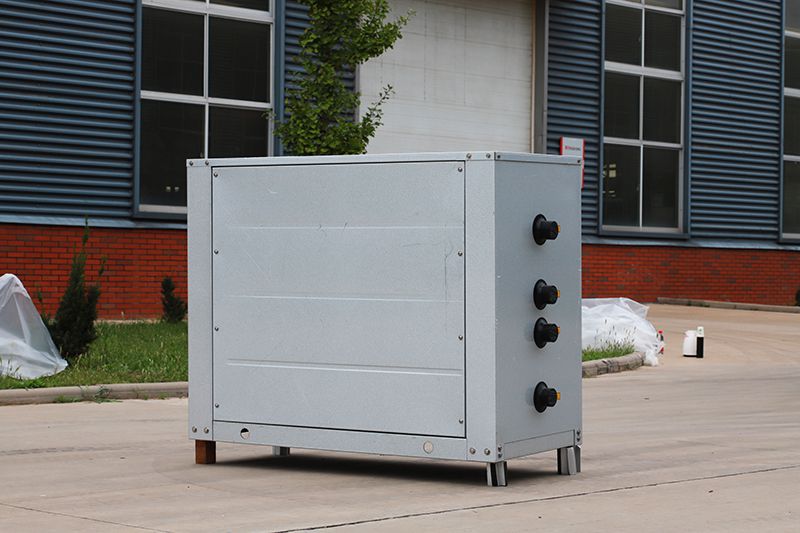

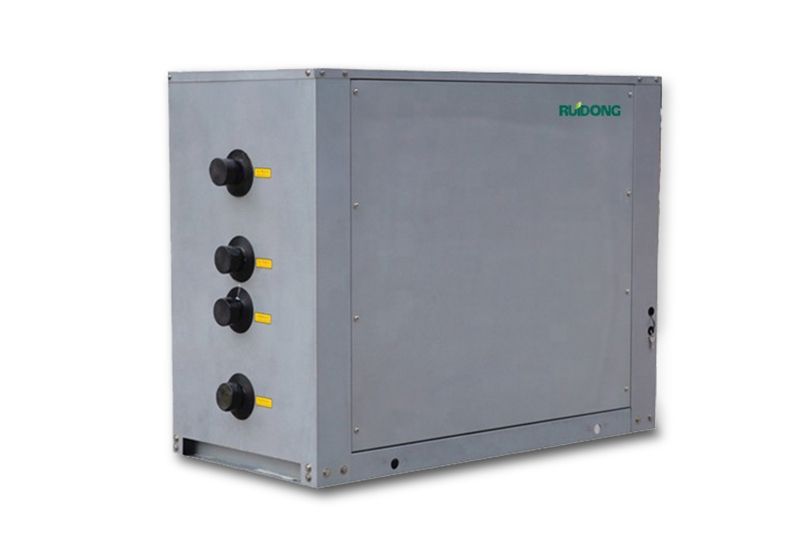

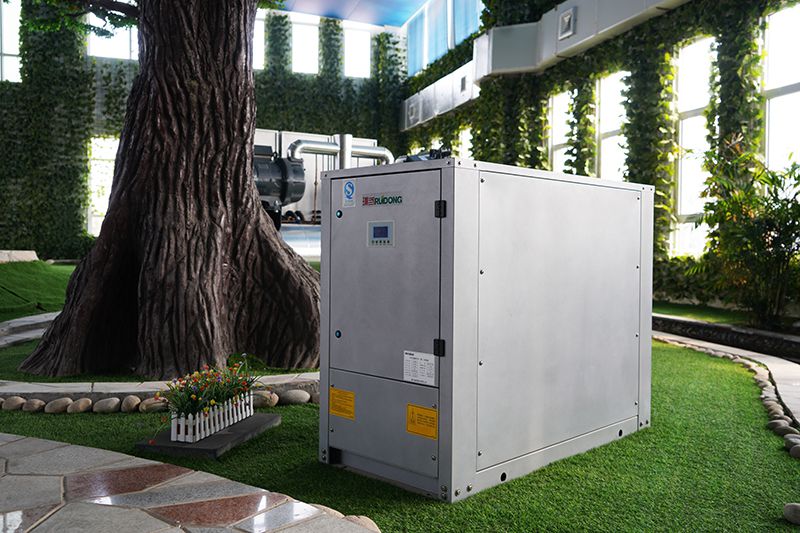

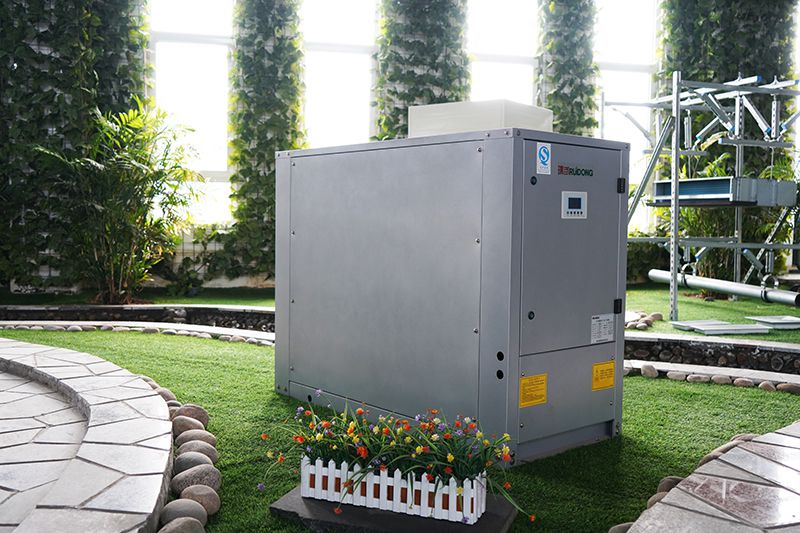

Refroidisseur Scroll refroidi à l'eau Type Mini / Refroidisseur à eau Type Scroll, 7kW-40kW
Notre refroidisseur scroll refroidi à l'eau de type mini peut être doté d'un à quatre compresseurs scroll en fonction des applications réelles. Couplé à un condenseur à tubes et plaques à haut rendement, à un évaporateur et à un système de contrôle, cette unité de refroidissement à eau convient aux systèmes de climatisation centrale dans les maisons générales, les villas, les petits restaurants, les magasins, les hôtels, les immeubles de bureaux et les bâtiments commerciaux.
Télécharger
Vidéo
Paramètres Techniques
| Modèle RLSW - (C) R | 7 |
10 |
12 |
15 |
18 |
12 |
15 |
18 |
20 |
28 |
30 |
35 |
40 |
||
| Alimentation électrique | 220V/50HZ | 380V/50HZ | |||||||||||||
| Nombre de compresseur | 1 | ||||||||||||||
| Capacité de refroidissement normale | kW | 8.3 | 10.3 | 12.2 | 15.2 | / | 12.2 | 15.2 | 18 | 19.5 | 27.7 | 29.7 | 34.3 | 40.4 | |
| Puissance absorbée de refroidissement | kW | 2 | 2 | 2.8 | 2.8 | / | 2.5 | 2.9 | 3.3 | 3.5 | 5 | 5.4 | 6.6 | 7.2 | |
| Capacité de chauffage normale | kW | 9.4 | 12.4 | 14.2 | 17.8 | / | 12.4 | 17.8 | 20.1 | 21.4 | 29.7 | 31.7 | 38.3 | 45.1 | |
| Puissance d'entrée du chauffage | kW | 2.7 | 2.7 | 3.7 | 3.7 | / | 3.4 | 3.9 | 4.5 | 4.7 | 6.8 | 7.3 | 8.4 | 9.8 | |
| Courant de fonctionnement max. | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
| Diamètre du câble (distance du fil de cuivre≤20 mètres) | mm2 | 2*4 | 2*4 | 2*4 | 2*4 | / | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | |
| Type de compresseur | Scroll hermétique | ||||||||||||||
| Mode de démarrage | Direct | ||||||||||||||
| Réfrigérant | R410A | ||||||||||||||
| Charge du réfrigérant | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
| Dispositif de contrôle du réfrigérant | Détendeur thermostatique | ||||||||||||||
| Évaporateur | Type | Type à plaques | Type tube dans tube | ||||||||||||
| Perte de charge de l'eau | kPa | 70 | |||||||||||||
| Diamètre de la conduite d'eau | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Raccordement | Raccordement fileté | ||||||||||||||
| Débit d'eau réfrigérée | m3/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
| Débit d'eau de puits | m3/h | 0.9 | 1.1 | 1.3 | 1.6 | / | 1.3 | 1.6 | 1.9 | 2.0 | 2.9 | 3.1 | 3.5 | 4.2 | |
| Type de condenseur | Type | Type à plaques | Type tube dans tube | ||||||||||||
| Perte de pression de l'eau | kPa | 70 | |||||||||||||
| Diamètre de la conduite d'eau | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Débit d'eau de puits | m3/h | 0.9 | 1.1 | 1.3 | 1.6 | / | 1.3 | 1.6 | 1.9 | 2.0 | 2.9 | 3.1 | 3.5 | 4.2 | |
| Débit d'eau chaude | m3/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
| Dimensions | L | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| W | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
| H | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
| Poids net | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
| Poids en ordre de marche | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
| Niveau sonore | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
| Principales mesures de protection | 1. Protection contre la haute et basse tension ; 2. Protection antigel ; 3. Contrôle de la température ; 4. Protection contre l'inversion de phase et la perte de phase ; | ||||||||||||||
| 5. Protection contre les hautes et basses pressions ; 6. Protection contre la température d'échappement à haute pression ; 7. Protection intégrée contre la surchauffe du moteur ; | |||||||||||||||
| 8. Protection contre les surintensités ; 9. Valve de sécurité ; 10. Clapet anti-retour ; | |||||||||||||||
| Remarques | Conditions de refroidissement | Température de l'eau à l'entrée et à la sortie pour l'utilisateur : 12℃/7℃ ; température de l'eau souterraine à l'entrée et à la sortie : 18℃/29℃ ; | |||||||||||||
| Conditions de chauffage | Température de l'eau à l'entrée et à la sortie pour l'utilisateur : 40℃/--℃ ; température de l'eau souterraine à l'entrée et à la sortie : 15℃/--℃ ; | ||||||||||||||
| Modèle RLSW - (C) R | 7 |
10 |
12 |
15 |
18 |
12 |
15 |
18 |
20 |
28 |
30 |
35 |
40 |
||
| Alimentation électrique | 220V/50HZ | 380V/50HZ | |||||||||||||
| Nombre de compresseur | 1 | ||||||||||||||
| Capacité de refroidissement normale | kW | 8.3 | 10.3 | 12.2 | 15.2 | / | 12.2 | 15.2 | 18 | 19.5 | 27.7 | 29.7 | 34.3 | 40.4 | |
| Puissance absorbée de refroidissement | kW | 2 | 2.5 | 2.8 | 3.5 | / | 2.5 | 2.9 | 3.3 | 3.5 | 5 | 5.4 | 6.6 | 7.2 | |
| Capacité de chauffage normale | kW | 9.4 | 12.4 | 14.2 | 17.8 | / | 12.4 | 17.8 | 20.1 | 21.4 | 29.7 | 31.7 | 38.3 | 45.1 | |
| Puissance d'entrée du chauffage | kW | 2.7 | 3.6 | 3.7 | 4.6 | / | 3.4 | 3.9 | 4.5 | 4.7 | 6.8 | 7.3 | 8.4 | 9.8 | |
| Courant de fonctionnement max. | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
| Diamètre du câble (distance du fil de cuivre≤20 mètres) | mm2 | 2*4 | 2*4 | 2*4 | 2*4 | / | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | |
| Type de compresseur | Scroll hermétique | ||||||||||||||
| Mode de démarrage | Direct | ||||||||||||||
| Réfrigérant | R410A | ||||||||||||||
| Charge du réfrigérant | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
| Dispositif de contrôle du réfrigérant | Détendeur thermostatique | ||||||||||||||
| Évaporateur | Type | Type à plaques | Type tube dans tube | ||||||||||||
| Perte de charge de l'eau | kPa | 70 | |||||||||||||
| Diamètre de la conduite d'eau | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Raccordement | Raccordement fileté | ||||||||||||||
| Débit d'eau réfrigérée | m3/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
| Débit d'eau de puits | m3/h | 1.9 | 2.3 | 2.8 | 3.5 | / | 2.8 | 3.5 | 4.1 | 4.4 | 6.3 | 6.7 | 7.8 | 9.2 | |
| Type de condenseur | Type | Type à plaques | Type tube dans tube | ||||||||||||
| Perte de pression de l'eau | kPa | 70 | |||||||||||||
| Diamètre de la conduite d'eau | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Débit d'eau de puits | m3/h | 1.9 | 2.3 | 2.8 | 3.5 | / | 2.8 | 3.5 | 4.1 | 4.4 | 6.3 | 6.7 | 7.8 | 9.2 | |
| Débit d'eau chaude | m3/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
| Dimensions | L | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| W | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
| H | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
| Poids net | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
| Poids en ordre de marche | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
| Niveau sonore | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
| Principales mesures de protection | 1. Protection contre la haute et basse tension ; 2. Protection antigel ; 3. Contrôle de la température ; 4. Protection contre l'inversion de phase et la perte de phase ; | ||||||||||||||
| 5. Protection contre les hautes et basses pressions ; 6. Protection contre la température d'échappement à haute pression ; 7. Protection intégrée contre la surchauffe du moteur ; | |||||||||||||||
| 8. Protection contre les surintensités ; 9. Valve de sécurité ; 10. Clapet anti-retour ; | |||||||||||||||
| Remarques | Conditions de refroidissement | Température de l'eau à l'entrée et à la sortie pour l'utilisateur : 12℃/7℃ ; température de l'eau souterraine à l'entrée/sortie : 25℃/29℃ ; | |||||||||||||
| Conditions de chauffage | Température de l'eau d'entrée/sortie pour l'utilisateur : 40℃/--℃ ; température de l'eau souterraine à l'entrée et à la sortie : 10℃/--℃ ; | ||||||||||||||
| Modèle RLSW - (C) R | 7 |
10 |
12 |
15 |
18 |
12 |
15 |
18 |
20 |
28 |
30 |
35 |
40 |
||
| Alimentation électrique | 220V/50HZ | 380V/50HZ | |||||||||||||
| Nombre de compresseur | 1 | ||||||||||||||
| Capacité de refroidissement normale | kW | 7.9 | 9.8 | 11.5 | 14.5 | / | 11.5 | 14.5 | 17.2 | 18.6 | 26.5 | 28.7 | 33.5 | 38.5 | |
| Puissance d'entrée du refroidissement | kW | 2.1 | 2.1 | 3 | 3 | / | 2.7 | 3.1 | 3.6 | 3.9 | 5.5 | 5.9 | 7 | 7.9 | |
| Courant de fonctionnement max. | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
| Diamètre du câble (distance du fil de cuivre≤20 mètres) | mm2 | 2*4 | 2*4 | 2*4 | 2*4 | / | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | 3*4+2*2.5 | |
| Type de compresseur | Scroll hermétique | ||||||||||||||
| Mode de démarrage | Direct | ||||||||||||||
| Réfrigérant | R410A | ||||||||||||||
| Charge du réfrigérant | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
| Dispositif de contrôle du réfrigérant | Détendeur thermostatique | ||||||||||||||
| Évaporateur | Type | Type tube dans le tube | Type coque et tube | ||||||||||||
| Perte de pression de l'eau | kPa | 70 | |||||||||||||
| Diamètre de la conduite d'eau | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Raccordement | Raccordement fileté | ||||||||||||||
| Débit d'eau du puits | m3/h | 1.4 | 1.7 | 2 | 2.5 | / | 2 | 2.5 | 3 | 3.2 | 4.6 | 4.9 | 5.8 | 6.6 | |
| Type de condenseur | Type | Type tube dans le tube | Type coque et tube | ||||||||||||
| Perte de pression de l'eau | kPa | 70 | |||||||||||||
| Diamètre de la conduite d'eau | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Débit d'eau | m3/h | 1.7 | 2.1 | 2.5 | 3.1 | / | 2.5 | 3.1 | 3.7 | 4.0 | 5.7 | 6.2 | 7.2 | 8.3 | |
| Type d'unité | Horizontal | ||||||||||||||
| Dimensions | L | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| W | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
| H | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
| Poids net | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
| Poids en ordre de marche | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
| Niveau sonore | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
| Principales mesures de protection | 1. Protection contre la haute et basse tension ; 2. Protection antigel ; 3. Contrôle de la température ; 4. Protection contre l'inversion de phase et la perte de phase ; | ||||||||||||||
| 5. Protection contre les hautes et basses pressions ; 6. Protection contre la température d'échappement à haute pression ; 7. Protection intégrée contre la surchauffe du moteur ; | |||||||||||||||
| 8. Protection contre les surintensités ; 9. Valve de sécurité ; 10. Clapet anti-retour ; | |||||||||||||||
| Remarques | Conditions de refroidissement | Température de l'eau à l'entrée et à la sortie pour l'utilisateur : 12℃/7℃ ; température de l'eau de refroidissement entrée/sortie : 30℃/35℃ ; | |||||||||||||
Caractéristiques
- Spécifications et composants du compresseur Le compresseur scroll bénéficie d'une excellente protection contre l'engorgement des liquides. Après l'installation du système de chauffage de l'huile, il peut empêcher efficacement la défaillance de l'équipement causée par une séparation insuffisante entre l'huile et le fluor pendant le fonctionnement.
- L'évaporateur et le condenseur à tubes et plaques de haute performance permettent une excellente efficacité de l'échange de chaleur.
- Système de contrôle Équipé du système de protection contre la surchauffe et du système de protection de l'alimentation électrique, le contrôleur micro-informatique intègre des composants électriques à haute température provenant de marques réputées. Cela lui permet de fonctionner de manière fiable à une température ambiante comprise entre 15°C et 65°C. Le système de contrôle se caractérise par un haut niveau d'automatisation. De plus, le contrôle à distance est possible grâce aux interfaces de communication standard RS-232 et RS-485.
- Méthode de contrôle
Le contrôle par micro-ordinateur présente les caractéristiques suivantes :
(1) Le refroidisseur à eau est contrôlé par la température de retour ou de sortie de l'eau glacée.
(2) Lorsque la charge atteint la valeur de consigne du dispositif de refroidissement, le démarrage ou l'arrêt automatique s'effectue.
(3) Écran d'affichage LCD
(4) Les températures de l'eau d'entrée et de retour sont affichées de manière claire sur l'écran LCD. Les heures de fonctionnement du compresseur sont également réglables.
(5) Les signaux de commande à distance pour le démarrage et l'arrêt sont pris en compte. - Dispositifs de protection de sécurité Vanne de sécurité ; interrupteur haute et basse tension ; protection antigel ; réchauffeur d'huile ; contrôle de la température ; manomètre ; protection contre les surcharges ; protection contre les surtensions.
- Accessoires en option Module hydraulique intégré ou module hydraulique séparé.
