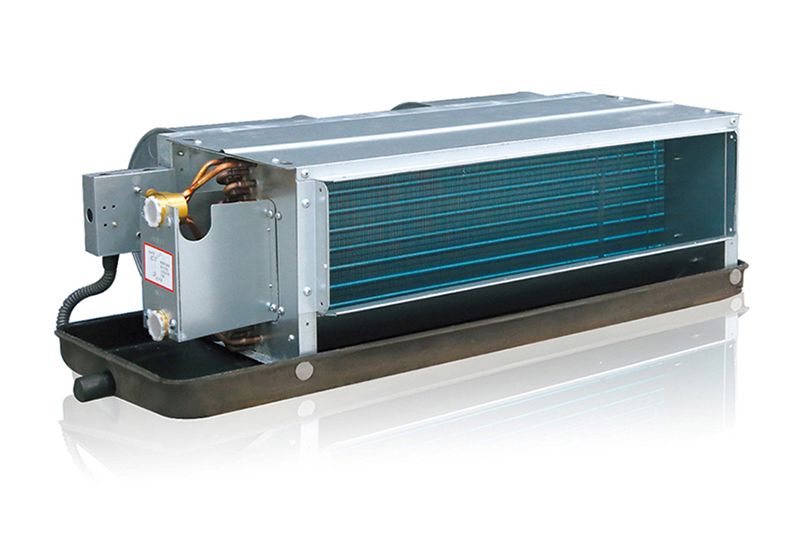

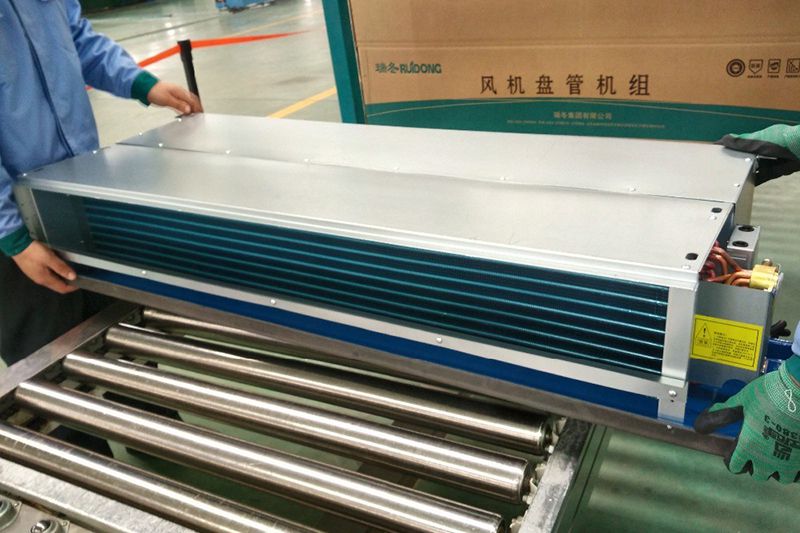

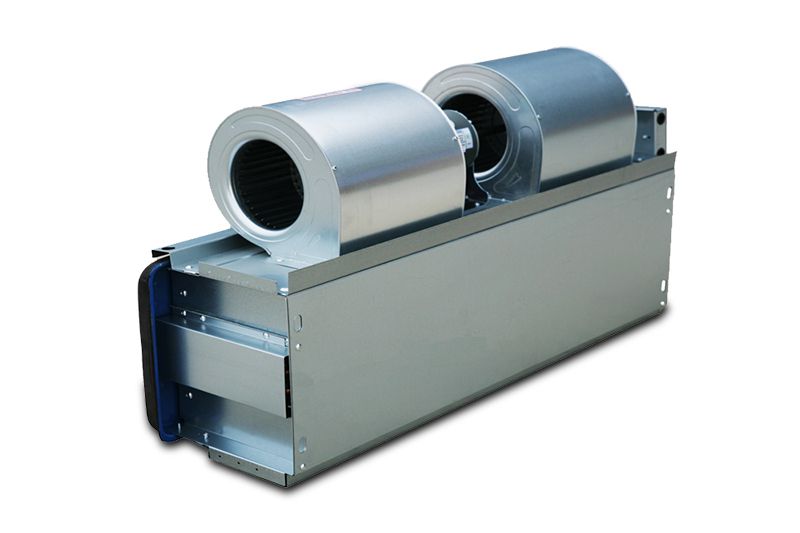

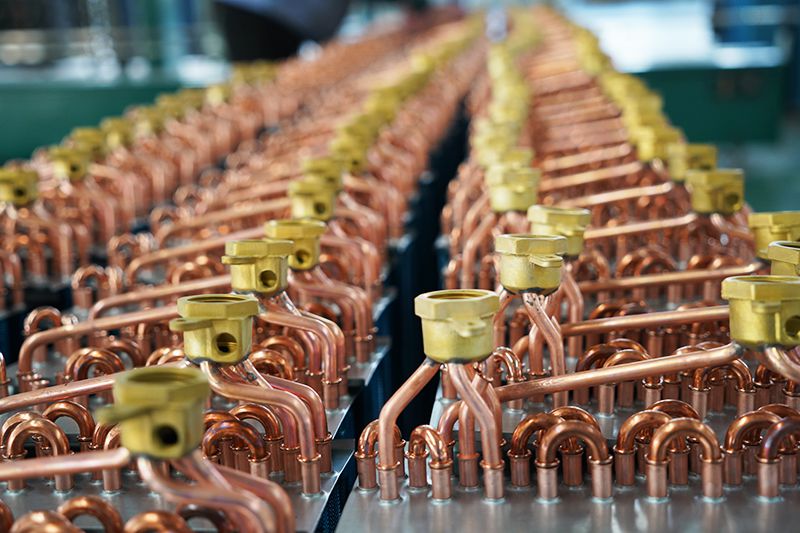

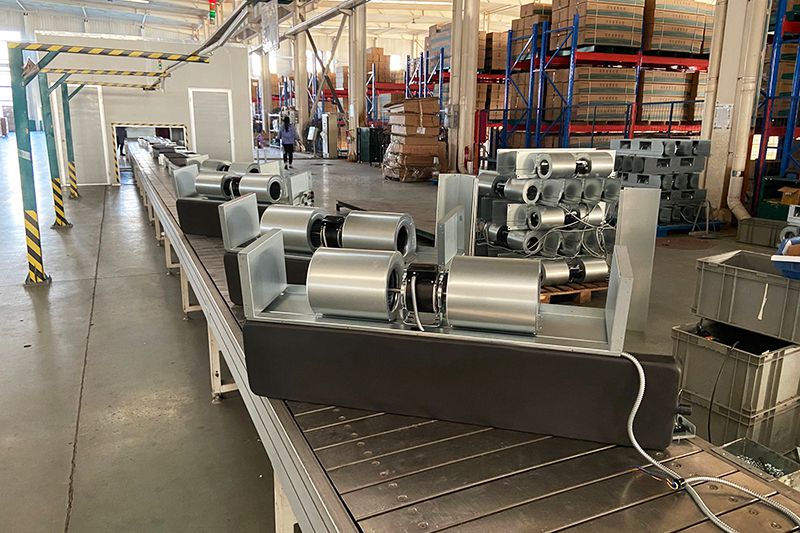

Ventilo-convecteur encastrable / Ventilo-convecteur encastré / Ventilo-convecteur à encastrer
Les ventilo-convecteurs encastrables ou ventilo-convecteurs à encastrer sont grandement appliqués dans les hôtels, les restaurants, les usines, les hôpitaux, les centres commerciaux et bien d'autres encore. Ils sont fabriqués à partir d'une plaque d'acier entre autres.
Télécharger
Vidéo
Paramètres Techniques
Ventilo-convecteurs encastrés
| Type | 2 Tubes 2 Rangées | ||||||
| Modèle | RFP-34 | RFP-51 | RFP-68 | RFP-85 | RFP-102 | RFP-136 | |
| Débit d'air (m³/h) | H | 340 | 530 | 700 | 860 | 1020 | 1400 |
| M | 270 | 420 | 560 | 700 | 810 | 1140 | |
| L | 200 | 310 | 420 | 520 | 610 | 850 | |
| Capacité de refroidissement (W) | H | 1770 | 2670 | 3530 | 4450 | 5300 | 7060 |
| Capacité de chauffage (W) | H | 2700 | 4050 | 5400 | 6750 | 8100 | 10800 |
| Puissance d'entrée (W) | 12Pa | 32 | 46 | 56 | 75 | 94 | 134 |
| 30Pa | 40 | 54 | 72 | 87 | 102 | 155 | |
| 50Pa | 46 | 65 | 84 | 98 | 112 | 174 | |
| Bruit dB(A) | 12Pa | 37 | 39 | 41 | 43 | 46 | 46 |
| 30Pa | 40 | 42 | 44 | 46 | 47 | 48 | |
| 50Pa | 42 | 44 | 46 | 47 | 49 | 50 | |
| Débit d'eau | m³/h | 0.31 | 0.47 | 0.62 | 0.78 | 0.93 | 1.23 |
| D.P. de l'eau | kPa | 30 | 30 | 30 | 40 | 40 | 40 |
| Type de ventilateur | Ventilateur centrifuge à double aspiration à ailes multiples | ||||||
| Type de moteur | Moteur asynchrone fonctionnant par condensateur | ||||||
| Bobine | Rangées | 2 | |||||
| Pression | Pression de conception 1,6MPa, pression d'essai 2,5MPa | ||||||
| Taille du tuyau | Tuyau d'eau | R3/4(filetage interne) | |||||
| Tuyau de drainage | R3/4(filetage interne) | ||||||
| Poids net | (kg) | 12.7 | 14.2 | 16.1 | 17.4 | 18.5 | 25.8 |
| Accessoires en option | Thermostat, vanne 2 voies/3 voies, boîte de retour | ||||||
Ventilo-convecteurs encastrés
| Type | 4 Tubes 3+1 Rangées | |||||||||
| Modèle | RFP-34 | RFP-51 | RFP-68 | RFP-85 | RFP-102 | RFP-136 | RFP-170 | RFP-204 | RFP-238 | |
| Débit d'air (m³/h) | H | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 |
| M | 265 | 405 | 535 | 680 | 790 | 1060 | 1360 | 1595 | 1904 | |
| L | 195 | 305 | 405 | 510 | 585 | 790 | 1020 | 1180 | 1428 | |
| Capacité de refroidissement (W) | H | 1890 | 2830 | 3780 | 4680 | 5610 | 7350 | 9000 | 10800 | 12600 |
| Capacité de chauffage (W) | H | 1480 | 2220 | 2960 | 3720 | 4150 | 5180 | 6700 | 7290 | 8500 |
| Puissance d'entrée (W) | 12Pa | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 |
| 30Pa | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 | |
| 50Pa | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | |
| Bruit dB(A) | 12Pa | 37 | 39 | 41 | 43 | 46 | 46 | 48 | 50 | 52 |
| 30Pa | 40 | 42 | 44 | 46 | 47 | 48 | 50 | 52 | 54 | |
| 50Pa | 42 | 44 | 46 | 47 | 49 | 50 | 52 | 54 | 56 | |
| Débit d'eau | Refroidissement | 0.33 | 0.5 | 0.67 | 0.8 | 0.96 | 1.26 | 1.55 | 1.86 | 2.18 |
| Chauffage | 0.13 | 0.19 | 0.25 | 0.32 | 0.37 | 0.45 | 0.58 | 0.63 | 0.73 | |
| Bruit dB(A) | kPa | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 |
| Type de ventilateur | Ventilateur centrifuge à double aspiration à ailes multiples | |||||||||
| Type de moteur | Moteur asynchrone alimenté par condensateur | |||||||||
| Bobine | Rangées | 3+1 | ||||||||
| Pression | Pression de conception 1,6MPa, pression d'essai 2,5MPa | |||||||||
| Taille du tuyau | Tuyau d'eau | R3/4(filetage interne) | ||||||||
| Tuyau de drainage | R3/4(filetage interne) | |||||||||
| Poids net | (kg) | 15.4 | 17.2 | 19.1 | 20.5 | 22 | 29.7 | 31.5 | 35.6 | 41.5 |
| Accessoires en option | Thermostat, vanne 2 voies/3 voies, boîte de retour | |||||||||
Remarques
- Les valeurs indiquées dans les tableaux ci-dessus se rapportent toutes à des situations de débit d'air élevé avec des pressions maximales respectives.
- La capacité de refroidissement se rapporte à la valeur avec l'eau d'entrée de refroidissement à une température de 7℃., la différence de température entre l'entrée et la sortie à 5℃, et la température de l'air d'entrée à DB=27℃, WB=19,5℃.
- La capacité de chauffage fait référence à la valeur de chauffage de l'eau d'entrée à une température de 60℃, la différence de température entre l'entrée et la sortie à 5℃, la température de l'air d'entrée à DB=21℃, et le même débit d'eau que dans la situation de refroidissement.
- Les données de bruit sont enregistrées à l'intérieur de la salle anéchoïque à une distance de 1,5 m à l'avant et à l'arrière des machines.
- L'alimentation électrique standard est de 50 Hz. L'alimentation 60Hz est en option. Veuillez nous en faire part lors de la commande si besoin est.
- La construction standard du caisson est connectée au tube gauche. La liaison avec le tube droit est en option. Veuillez nous en faire part lors de la commande si nécessaire.
