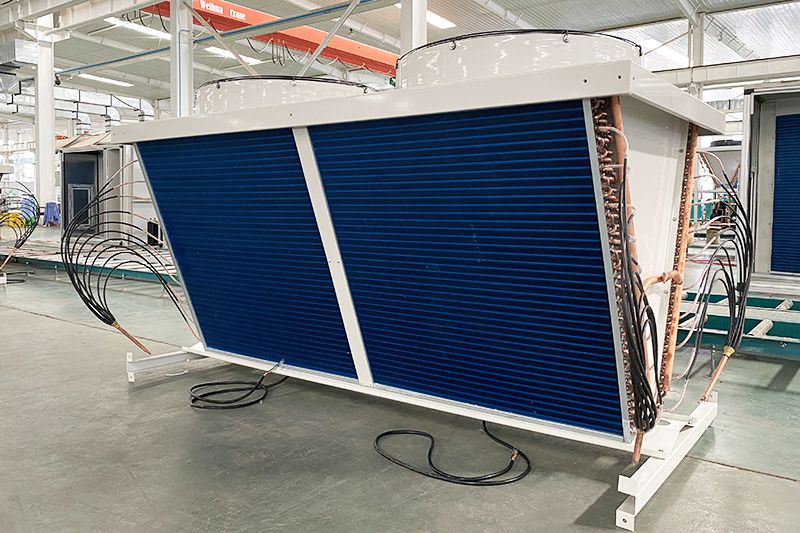

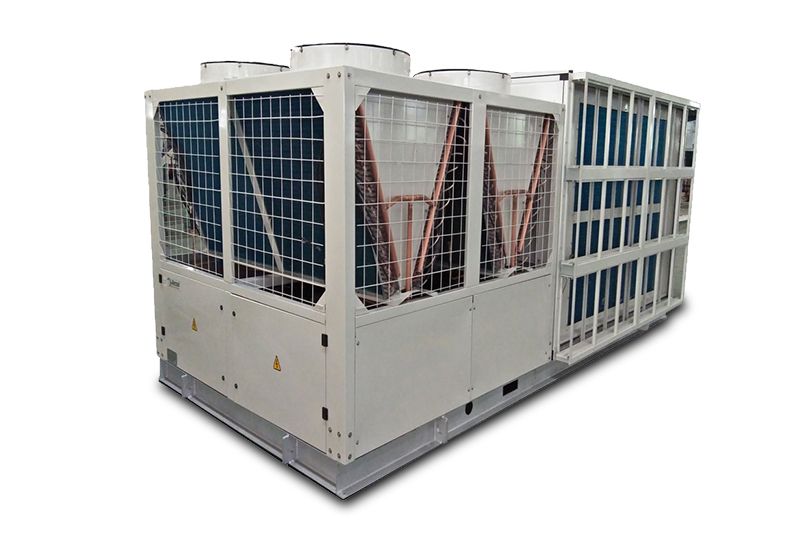

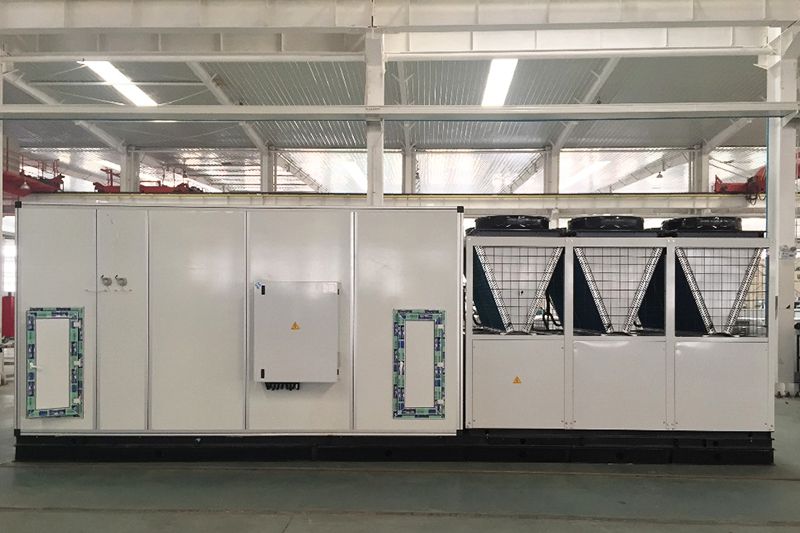

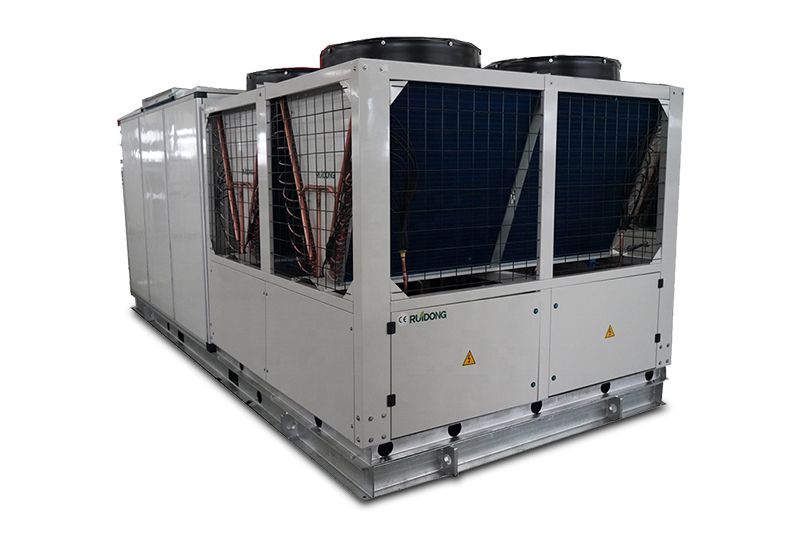

Unité de toiture monobloc / Unité de toit / Unité de chauffage et de refroidissement de 18kW-260kW
L’unité de toiture monobloc ou unité monobloc de chauffage et de refroidissement pour toiture est destinée à la climatisation et au chauffage centralisés dans les bâtiments commerciaux tels que les centres commerciaux, les cinémas, les bureaux, les aéroports et les écoles. Ces groupes se caractérisent par une conception innovante avec divers segments fonctionnels afin de répondre aux exigences de température et d'humidité les plus rigoureuses.
Télécharger
Vidéo
Paramètres Techniques
Unité de toiture 1
Modèle | RWK18 | RWK28 | RWK35 | RWK50 | RWK70 | ||
Capacité | Refroidissement | kW | 18 | 27.5 | 35.6 | 50 | 70 |
TR | 5 | 8 | 10 | 14 | 20 | ||
Chauffage | kW | 18.2 | 28.3 | 38 | 54 | 75 | |
TR | 5 | 8 | 11 | 15 | 21 | ||
Courant de démarrage max. | A | 35 | 50 | 76 | 168 | 181 | |
Courant de fonctionnement en refroidissement | 12 | 17 | 26 | 36 | 58 | ||
Courant de fonctionnement en chauffage | 12 | 17 | 24 | 34 | 55 | ||
Puissance | Refroidissement | kW | 6.23 | 9.45 | 12 | 20 | 27 |
Chauffage | kW | 6.25 | 9.45 | 11 | 18 | 25 | |
Compresseur | Marque | Panasonic | |||||
Quantité | 1 | 1 | 1 | 2 | 2 | ||
Réfrigérant | R410a | ||||||
Charge de réfrigérant | kg | 4.5 | 6 | 6.5 | 12.8 | 17 | |
Condenseur | Bobine | Tube en cuivre avec ailettes en aluminium de 0,11 mm à revêtement hydrophile (12 ailettes/pouce) | |||||
Type de tuyau en cuivre | Filetage interne de 7 mm | ||||||

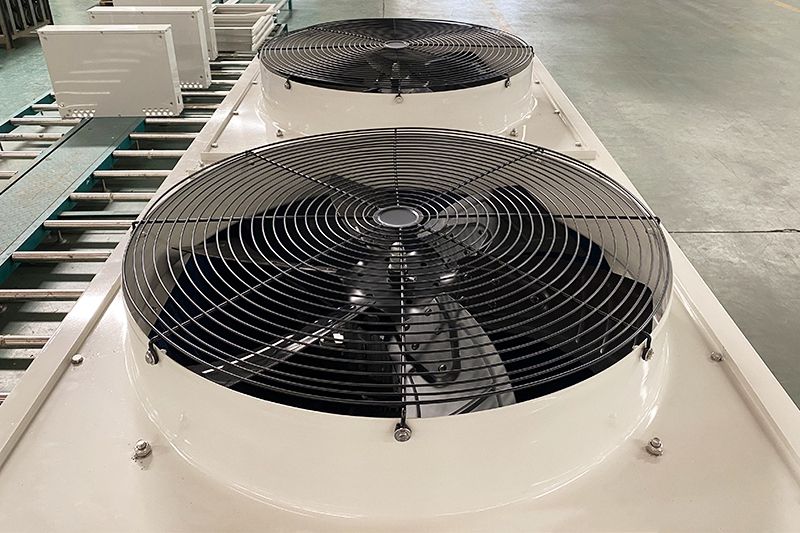

Type de ventilateur | Axial | ||||||
Entraînement du ventilateur | Entraînement direct | ||||||
Nombre de moteurs | 1 | 1 | 1 | 1 | 2 | ||
RÉGIME | 710 | 710 | 930 | 930 | 930 | ||
Puissance d'entrée du moteur | kW | 0.37 | 0.55 | 1.1 | 1.5 | 1.5 | |
Évaporateur | Bobine | 4 rangées de tuyaux en cuivre avec des ailettes en aluminium de 0,11 mm à revêtement hydrophile (12 ailettes/pouce) | |||||
Type de tuyau en cuivre | Filetage interne de 7 mm | ||||||
Type de ventilateur | Centrifuge | ||||||
Entraînement du ventilateur de l'évaporateur | Entraînement direct | ||||||
RÉGIME | 960 tr/min | 1400 tr/min | 1400 tr/min | 950 tr/min | 960 tr/min | ||
Puissance d'entrée du moteur | kW | 0.8 | 1.1 | 2.2 | 2.2 | 5.5 | |
Débit d'air | m3/h | 3400 | 5200 | 6000 | 8000 | 12500 | |
cfm | 2000 | 3050 | 3500 | 4700 | 7350 | ||
Pression statique externe | Pa | 100 | 150 | 250 | 250 | 300 | |
pouce H2o | 0.4 | 0.6 | 1 | 1 | 1.2 | ||
Épaisseur de la galvanisation | μm | 80 | 80 | 80 | 80 | 80 | |
Épaisseur de la peinture | μm | 80 | 60 | 60 | 60 | 60 | |
Matériau du filtre | Aluminium G3 | ||||||
Niveau sonore | db(A) | 70 | 72 | 72 | 72 | 74 | |
Contrôle de la pression du système | Pressostat haute/basse pression | ||||||
Dimension | Longueur | mm | 1860 | 2010 | 2010 | 2010 | 2390 |
Largeur | mm | 965 | 1165 | 1158 | 1158 | 2150 | |
Hauteur | mm | 1050 | 1155 | 1155 | 1155 | 1230 | |
Poids | kg | 280 | 320 | 384 | 600 | 800 | |
Notre objectif est d'améliorer constamment la technologie. Ruidong se réserve le droit de modifier les paramètres sans notification préalable. | |||||||
Conditions de refroidissement : extérieur : 35℃, intérieur : 27℃/19℃(DB/WB) |
Unité de toiture 2
Modèle | RWK90 | RWK105 | RWK140 | RWK180 | RWK210 | RWK260 | ||
Capacité | Refroidissement | kW | 90 | 105 | 140 | 180 | 210 | 260 |
TR | 26 | 30 | 40 | 51 | 60 | 74 | ||
Chauffage | kW | 96 | 110 | 146 | 188 | 220 | 272 | |
TR | 27 | 31 | 42 | 53 | 63 | 77 | ||
Courant de démarrage max. | A | 196 | 211 | 232 | 252 | 266 | 301 | |
Courant de fonctionnement en refroidissement | 64 | 7 | 82 | 110 | 138 | 160 | ||
Courant de fonctionnement en chauffage | [a2] | 59 | 65 | 76 | 102 | 130 | 152 | |
Puissance | Refroidissement | kW | 32 | 33 | 40 | 56 | 70 | 83 |
Chauffage | kW | 29 | 30 | 37 | 52 | 65 | 77 | |
Compresseur | Marque | Panasonic | Copeland | |||||
Quantité | 2 | 2 | 4 | 4 | 4 | 4 | ||
Réfrigérant | R410a | |||||||
Charge du réfrigérant | kg | 20 | 22.5 | 34 | 40 | 45 | 51 | |
Condenseur | Bobine | Tube en cuivre avec ailettes en aluminium de 0,11 mm à revêtement hydrophile (12 ailettes/pouce) | ||||||
Type de tuyau en cuivre | Filetage interne de 7 mm | |||||||
Type de ventilateur | Axial | |||||||
Entraînement du ventilateur | Entraînement direct | |||||||
Nombre de moteurs | 2 | 3 | 4 | 4 | 4 | 4 | ||
RÉGIME | 930 | 930 | 930 | 710 | 930 | 930 | ||
Puissance d'entrée du moteur | kW | 1.5 | 3 | 4.4 | 4.4 | 6 | 8.8 | |
Évaporateur | Bobine | 4 rangées de tuyaux en cuivre avec des ailettes en aluminium de 0,11 mm à revêtement hydrophile (12 ailettes/pouce) | ||||||
Type de tuyau en cuivre | Filetage interne de 7 mm | |||||||
Type de ventilateur | Centrifuge | |||||||
Entraînement du ventilateur de l'évaporateur | Entraînement direct | |||||||
RÉGIME | 960 tr/min | 716 tr/min | 634 tr/min | 757 tr/min | 676 tr/min | 593 tr/min | ||
Puissance d'entrée du moteur | kW | 5.5 | 5.5 | 5.5 | 11 | 15 | 15 | |
Débit d'air | m3/h | 16000 | 19000 | 24000 | 30000 | 36000 | 36000 | |
cfm | 9421 | 11200 | 147000 | 17647 | 21176 | 21176 | ||
Pression statique externe | Pa | 300 | 300 | 400 | 400 | 500 | 500 | |
pouce H2o | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | ||
Épaisseur de la galvanisation | μm | 80 | 80 | 80 | 80 | 80 | 80 | |
Épaisseur de la peinture | μm | 60 | 60 | 60 | 60 | 60 | 60 | |
Matériau du filtre | Aluminium G3 | Aluminium | ||||||
Niveau sonore | db(A) | 74 | 75 | 79 | ||||
Contrôle de la pression du système | Pressostat haute/basse pression | |||||||
Dimension | Longueur | mm | 2960 | 2960 | 5130 | 5130 | 5130 | 5130 |
Largeur | mm | 2250 | 2250 | 2340 | 2340 | 2340 | 2340 | |
Hauteur | mm | 2005 | 2005 | 2130 | 2130 | 2130 | 2130 | |
Poids | kg | 1280 | 1300 | 2750 | 2800 | 2850 | 2900 |
Caractéristiques
- Le système de chauffage et de refroidissement sur le toit n'a pas besoin d'une pièce spécialisée pour être installé. De nouvelles bouches d'air peuvent être mises en place. Le volume d'air frais peut être réglé manuellement et la section du préfiltre est configurable en fonction des exigences particulières du client.
- Assemblage facile. Le groupe de machines intègre des méthodes de refroidissement de l'air et d'alimentation directe en air. Les tours de refroidissement et les systèmes de circulation d'eau ne sont pas indispensables. L'unité de chauffage et de refroidissement de toiture peut être facilement installée sur les toits, les balcons et d'autres endroits appropriés. Il suffit de brancher le tuyau de retour d'air et l'alimentation électrique sur place pour que le dispositif commence immédiatement à fonctionner.
- Qualité d'air élevée. L'unité de chauffage et de refroidissement dispose de fonctionnalités d'alimentation en air, de réfrigération, d'alimentation en chaleur, de purification de l'air et de contrôle électronique.
- Fonctionnement sûr. Les systèmes de protection contre les surcharges et les phases ouvertes sont intégrés dans l'unité de chauffage et de refroidissement afin de préserver la sécurité et la fiabilité de l'utilisation.
