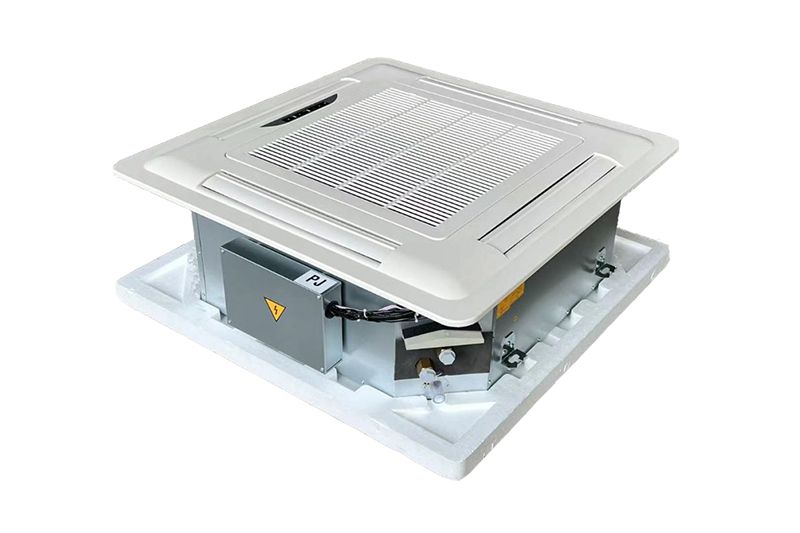

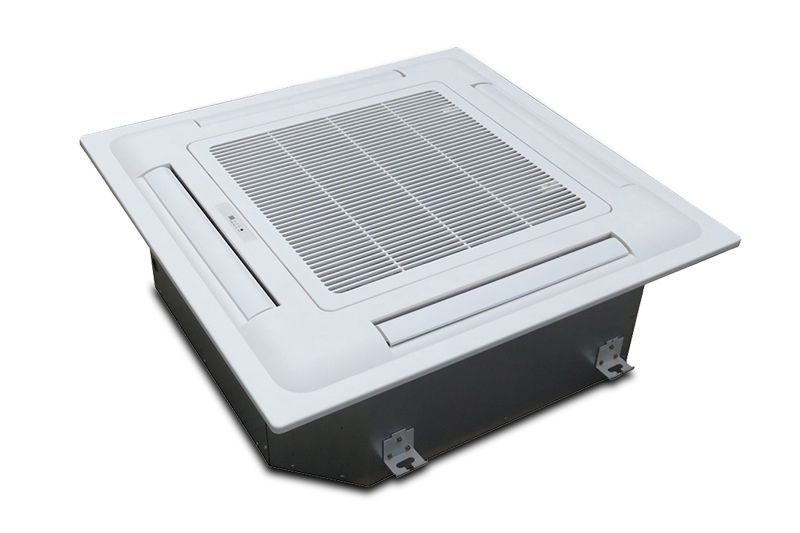

Ventilo-convecteur Cassette / Ventilo-convecteur Type cassette / Ventilo-convecteur pour plafond

Ventilo-convecteur Cassette
  • Ventilo-convecteur Cassette
  • Ventilo-convecteur Cassette

    • Les ventilo-convecteurs type cassette ou ventilo-convecteurs montés au plafond sont destinés aux grands espaces dotés de plafonds suspendus, tels que les centres commerciaux, les halls d'entrée des hôtels, les salles de banquet, les hôpitaux, les immeubles de bureaux et d'autres environnements spacieux.

    Télécharger
    Formulaire de demande
    Paramètres Techniques

    Ventilo-convecteur à cassette de Type européen

    Type 2 Tubes
    Modèle - RFPC
    34-2
    51-2
    68-2
    80-2
    85-2
    102-2
    136-2
    170-2
    204-2
    238-2
    289-2
    340-2
    200 300 400 450 500 600 800 1000 1200 1400 1700 2000
    Débit d'air (m³/h) H (m³/h) 340 510 680 765 850 1020 1360 1700 2040 2380 2890 3400
    M 280 390 520 580 640 790 1030 1700 2040 2380 2890 2600
    L 180 260 350 390 430 520 690 860 1030 1200 1600 1900
    Refroidissement Capacité totale H KW 2 2.7 3.7 4.2 4.5 5.6 7 9.1 10.8 12.6 15.3 17.6
    M KW 1.8 2.3 3.1 3.8 4.2 4.3 5.7 7.9 8.6 10 11.7 13.5
    L KW 1.6 1.8 2.6 2.8 3 3.6 4.5 6 6.8 8 9.3 9.9
    Capacité sensible H KW 1.5 1.9 2.6 2.9 3.5 3.9 5 6.4 7.7 9 11.5 14.8
    M KW 1.3 1.7 2 2.6 3.2 3.3 4.3 5.9 6.5 7.5 8.4 11.1
    L KW 1.2 1.4 1.8 1.9 2.8 2.9 3.6 4.8 5.4 6.4 6.8 7.8
    Débit d'eau I/h 345 470 640 720 780 970 1260 1710 1920 2160 2640 3027
    D.P. de l'eau kPa 7 9 11 14 16 18 19 17 19 22 36 48
    Chauffage Capacité de chauffage H KW 2.8 4.2 5.6 6.3 7 8.4 11.2 13.9 16.7 19.5 23.7 25.5
    M 2.5 3.4 4.5 5.5 6.3 6.5 8.5 12 12.6 15.6 17.5 18.6
    L 2 2.7 4 4.5 5 5.2 6.7 9 10.2 12 13.8 13
    Alimentation électrique 220-240V/1PH/50HZ (60HZ)
    Puissance absorbée W 37 39 41 42 43 45 46 47 50 52 57 65
    Pression sonore dB(A) 37 39 41 42 43 45 46 47 50 52 57 65
    Ventilateur Type Ventilateur centrifuge
    Modèle Ф315
    Quantité 1 1 1 1 1 1 1 1 1 1 1 1
    Moteur Type 3 vitesses
    Quantité 1 1 1 1 1 1 1 1 1 1 1 1
    Bobine Rangées 2
    Pression de service MPa 1.6Mpa
    Diamètre du tube pouce 3/8''
    Dimension Corps de l'unité mm 580x580x250 705x705x290 832x832x290 960x960x290
    Assemblage du panneau mm 680x680x30 830x830x30 980x980x30 1140x1140x30
    Raccordement Entrée/sortie d'eau pouce ZG3/4'' / ZG3/4''
    Évacuation des condensats pouce 26
    Poids Kg 20 20 20 20 25 25 25 34 34 34 50 52

    Ventilo-convecteur à cassette de Type européen

    Type 4 Tubes
    Modèle - RFPC
    68-2+1
    80-2+1
    85-2+1
    102-2+1
    136-2+1
    170-2+1
    204-2+1
    238-2+1
    289-2+1
    340-2+1
    400 450 500 600 800 1000 1200 1400 1700 2000
    Débit d'air (m³/h) H (m³/h) 680 765 850 1020 1360 1700 2040 2380 2890 3400
    M 520 580 640 790 1030 1290 1500 1800 2100 2600
    L 350 390 430 520 690 860 1030 1200 1600 1900
    Capacité de refroidissement (W) Capacité totale H KW 2.6 2.8 3.1 3.6 4.8 6 7 8.4 10.3 11.5
    M KW 2 2.2 2.4 2.8 3.7 4.7 6 6.5 7.5 8.3
    L KW 1.4 1.6 1.8 2.1 3 3.6 4.6 5 5.7 6.3
    Capacité sensible H KW 1.8 2 2.2 2.5 3.4 4.2 4.9 5.9 8.5 9.5
    M KW 1.5 1.6 1.8 2.1 2.8 3.5 4.5 4.9 6.2 6.9
    L KW 1.1 1.2 1.4 1.7 2.4 2.9 3.7 4 4.7 5.2
    Débit d'eau I/h 450 468 540 625 830 1050 1400 1500 1800 2000
    D.P. de l'eau kPa 11 13 17 17 19 21 23 25 27 29
    Capacité de chauffage (W) Capacité de chauffage H KW 2.6 3.1 3.5 4.3 4.9 6.5 7.2 8.7 11.9 15.2
    M 2 2.3 2.7 3.2 4.3 5.4 5.6 7.6 8.7 11.3
    L 1.4 1.7 2.1 2.5 3.5 4.2 4.3 5.8 6.6 8.7
    Alimentation électrique 220-240V/1PH/50HZ (60HZ)
    Puissance absorbée W 62 68 76 96 132 152 189 220 330 340
    Pression sonore dB(A) 41 42 43 45 46 47 50 52 57 65
    Ventilateur Type Ventilateur centrifuge
    Modèle Ф315
    Quantité 1 1 1 1 1 1 1 1 1 1
    Moteur Type 3 vitesses
    Quantité 1 1 1 1 1 1 1 1 1 1
    Bobine Rangées 2
    Pression de service MPa 1.6Mpa
    Diamètre du tube pouce 3/8''
    Dimension Corps de l'unité mm 580x580x250 705x705x290 832x832x290 960x960x290
    Assemblage du panneau mm 680x680x30 830x830x30 980x980x30 1140x1140x30
    Raccordement Entrée/sortie d'eau pouce ZG3/4'' / ZG3/4''
    Évacuation des condensats pouce 26
    Poids Kg 21 21 26 26 26 35 35 35 53 53

    Remarques

    • Les valeurs figurant dans les tableaux ci-dessus correspondent à des débits d'air élevés avec des pressions excessives respectives.
    • La capacité de refroidissement fait référence à la valeur avec l'eau d'entrée de refroidissement à une température de 7℃, la différence de température entre l'entrée et la sortie à 5℃, et la température de l'air d'entrée à DB=27℃, WB=19,5℃.
    • La capacité de chauffage désigne la valeur de chauffage de l'eau d'entrée à une température de 60℃, la différence de température entre l'entrée et la sortie à 5℃, la température de l'air d'entrée à DB=21℃, et le même débit d'eau que le cas de refroidissement.
    • L'alimentation standard est de 50Hz. L'alimentation 60Hz est en option. Veuillez nous indiquer lors de la commande si vous avez besoin de ce type d'alimentation.
    Caractéristiques
    • Sans pompe à eau, drainage naturel et fonctionnement stable. Le panneau de commande électrique ne se détériore pas facilement.
    • Flux d'air à 4 voies permettant de répartir uniformément la température dans toute la pièce.
    • Une installation pratique et des coûts d'installation moindres : Par rapport à un ventilo-convecteur encastrable, un ventilo-convecteur monté au plafond ne nécessite pas d'entrée et de sortie, de raccordement de tuyaux ou de traitement de l'isolation.
