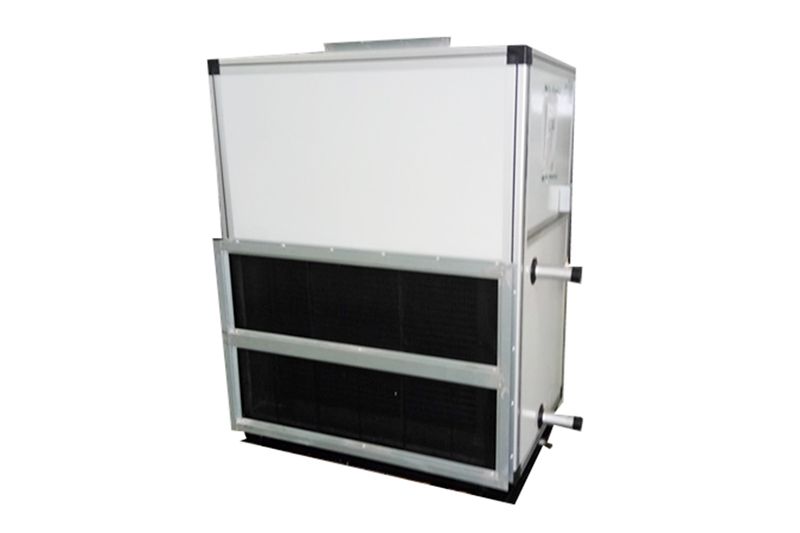

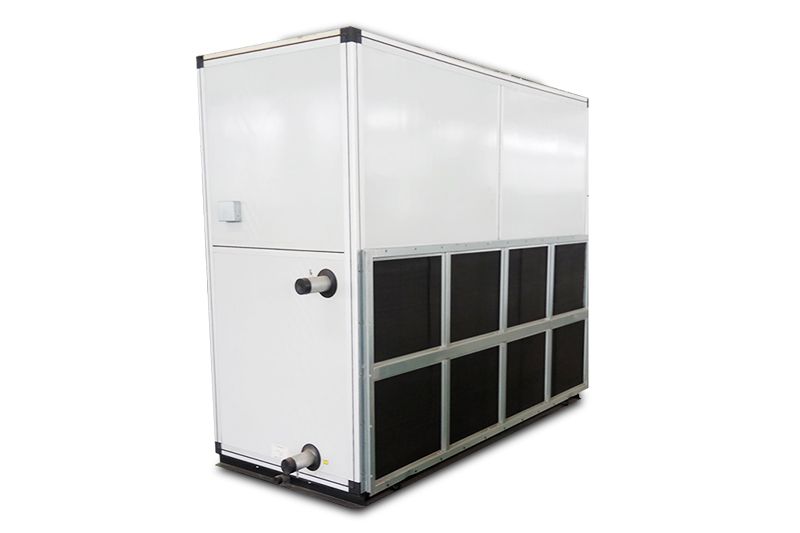

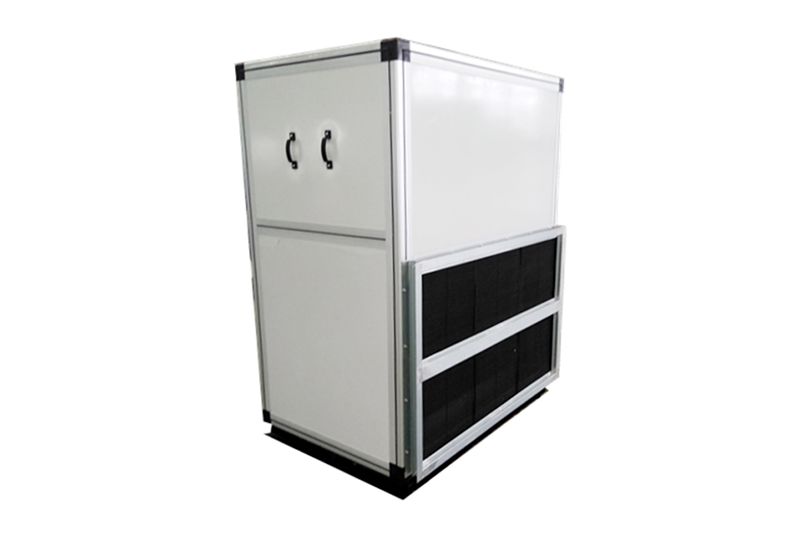

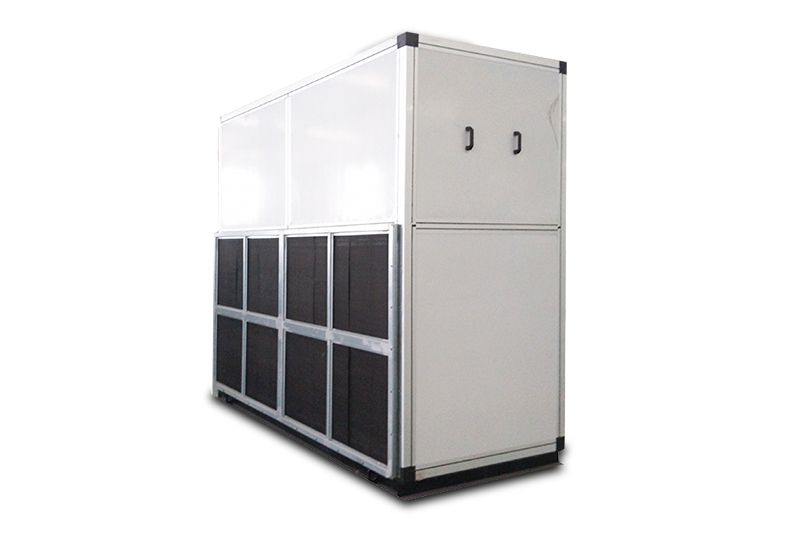

Unité de traitement d'air Type vertical / Centrale de traitement d'air Version verticale
Nos unités de refroidissement d'air verticales, notamment les unités de traitement d'air verticales, sont adaptées à la ventilation et à la réfrigération de fiabilité remarquable. Elles sont grandement appliquées dans les usines, les supermarchés, les restaurants et les centres commerciaux.
Télécharger
Paramètres Techniques
Conditionnement de l'air de retour Série RFPL/W-/4H
| Modèle | Débit d'air (m³/h) | Puissance de refroidissement nominale (KW) | Puissance thermique nominale (KW) | Débit d'eau (m³/h) | D.P. de l'eau (kpa) | ESP (Pa) |
Puissance du moteur (KW) | Bruit dB(A) | Conduite d'eau (DN) | Tuyau d'évacuation (DN) |
020 | 2000 | 10.5 | 17.2 | 1.8 | 9.8 | 220 | 0.55 | 54 | 40 | 25 |
030 | 3000 | 15.7 | 25.7 | 2.7 | 13.6 | 220 | 0.75 | 55 | 40 | 25 |
040 | 4000 | 20.9 | 34.3 | 3.6 | 22.4 | 220 | 1.1 | 56 | 40 | 25 |
050 | 5000 | 26.2 | 42.9 | 4.5 | 23.6 | 220 | 1.5 | 58 | 40 | 25 |
060 | 6000 | 31.4 | 51.5 | 5.4 | 27.8 | 250 | 2.2 | 58 | 40 | 25 |
070 | 7000 | 36.6 | 60.1 | 6.3 | 32.3 | 250 | 2.2 | 58 | 50 | 25 |
080 | 8000 | 41.9 | 68.7 | 7.2 | 48.1 | 270 | 2.2 | 58 | 50 | 25 |
090 | 9000 | 47.1 | 77.2 | 8.1 | 43.5 | 270 | 2.2 | 59 | 50 | 25 |
105 | 10500 | 52.3 | 85.8 | 9.0 | 62.1 | 270 | 3.0 | 60 | 50 | 25 |
120 | 12000 | 62.8 | 103.0 | 10.8 | 48.5 | 270 | 3.0 | 61 | 50 | 25 |
135 | 13500 | 70.6 | 115.8 | 12.2 | 22.3 | 320 | 4.0 | 64 | 65 | 32 |
150 | 15000 | 78.5 | 128.7 | 13.5 | 62.5 | 320 | 4.0 | 66 | 65 | 32 |
180 | 18000 | 94.2 | 154.5 | 16.2 | 32.5 | 320 | 5.5 | 68 | 65 | 32 |
210 | 21000 | 109.9 | 180.2 | 18.9 | 37.3 | 350 | 7.5 | 68 | 65 | 32 |
240 | 24000 | 125.6 | 206.0 | 21.6 | 65.6 | 350 | 7.5 | 70 | 65 | 40 |
270 | 27000 | 141.3 | 231.7 | 24.3 | 58.2 | 350 | 7.5 | 71 | 65 | 40 |
300 | 30000 | 157.0 | 257.4 | 27.0 | 60.4 | 420 | 11.0 | 72 | 65 | 40 |
330 | 33000 | 172.7 | 283.2 | 29.7 | 75.1 | 420 | 11.0 | 72 | 80 | 40 |
350 | 35000 | 183.1 | 300.3 | 31.5 | 86.4 | 450 | 11.0 | 74 | 80 | 40 |
400 | 40000 | 209.3 | 342.3 | 36.0 | 71.4 | 450 | 11.0 | 75 | 80 | 40 |
450 | 45000 | 235.5 | 386.2 | 40.5 | 75.3 | 450 | 15.0 | 76 | 80 | 40 |
500 | 50000 | 261.6 | 429.1 | 45.0 | 81.7 | 450 | 15.0 | 76 | 80 | 40 |
| Remarques | 1) Conditions de refroidissement : air d'entrée DB27℃，WB19.5℃，température de l'eau d'entrée 7℃/12℃ | |||||||||
| 2) Conditions de chauffage : air d'entrée DB21℃，température de l'eau d'entrée 60℃/50℃ | ||||||||||
Conditionnement de l'air de retour Série RFPL/W-/6H
| Modèle | Débit d'air (m³/h) | Puissance de refroidissement nominale (KW) | Puissance thermique nominale (KW) | Débit d'eau (m³/h) | D.P. de l'eau (kpa) | ESP (Pa) |
Puissance du moteur (KW) | Bruit dB(A) | Conduite d'eau (DN) | Tuyau d'évacuation (DN) |
020 | 2000 | 15.1 | 24.8 | 2.60 | 22 | 220 | 0.55 | 54 | 40 | 25 |
030 | 3000 | 22.7 | 37.2 | 3.90 | 35 | 220 | 1.1 | 55 | 40 | 25 |
040 | 4000 | 30.2 | 49.6 | 5.20 | 46 | 220 | 1.1 | 56 | 40 | 25 |
050 | 5000 | 37.8 | 62.0 | 6.50 | 43 | 220 | 1.5 | 58 | 40 | 25 |
060 | 6000 | 45.3 | 74..4 | 7.80 | 54 | 250 | 2.2 | 58 | 40 | 25 |
070 | 7000 | 52.9 | 86.8 | 9.10 | 24 | 250 | 2.2 | 58 | 50 | 25 |
080 | 8000 | 60.5 | 99.2 | 10.40 | 35 | 270 | 2.2 | 58 | 50 | 25 |
090 | 9000 | 68.0 | 111.6 | 11.70 | 38 | 270 | 3.0 | 59 | 50 | 25 |
105 | 10500 | 79.4 | 130.2 | 13.65 | 43 | 270 | 3.0 | 60 | 50 | 25 |
120 | 12000 | 90.7 | 148.7 | 15.60 | 46 | 270 | 3.0 | 61 | 50 | 25 |
135 | 13500 | 102.0 | 167.3 | 17.55 | 48 | 320 | 4.0 | 64 | 65 | 32 |
150 | 15000 | 113.4 | 185.9 | 19.50 | 51 | 320 | 5.5 | 66 | 65 | 32 |
180 | 18000 | 136.0 | 223.1 | 23.40 | 23 | 320 | 5.5 | 68 | 65 | 32 |
210 | 21000 | 158.7 | 260.3 | 27.30 | 26 | 350 | 7.5 | 68 | 65 | 32 |
240 | 24000 | 181.4 | 297.5 | 31.20 | 35 | 350 | 7.5 | 70 | 65 | 40 |
270 | 27000 | 204.1 | 334.7 | 35.10 | 42 | 350 | 11.0 | 71 | 65 | 40 |
300 | 30000 | 226.7 | 371.9 | 39.0 | 44 | 420 | 11.0 | 72 | 65 | 40 |
330 | 33000 | 249.4 | 409.0 | 42.90 | 53 | 420 | 11.0 | 72 | 80 | 40 |
350 | 35000 | 264.5 | 433.8 | 45.50 | 63 | 450 | 11.0 | 74 | 80 | 40 |
400 | 40000 | 302.3 | 495.8 | 52.0 | 54 | 450 | 15.0 | 75 | 80 | 40 |
450 | 45000 | 340.1 | 557.8 | 58.50 | 61 | 450 | 15.0 | 76 | 80 | 40 |
500 | 50000 | 377.9 | 619.8 | 65.0 | 67 | 450 | 18.5 | 76 | 80 | 40 |
| Remarques | 1) Conditions de refroidissement : air d'entrée DB27℃，WB19.5℃，température de l'eau d'entrée 7℃/12℃ | |||||||||
| 2) Conditions de chauffage : air d'entrée DB21℃，température de l'eau d'entrée 60℃/50℃ | ||||||||||
Caractéristiques
- La structure légère en alliage d'aluminium facilite le démontage et l'entretien sur site.
- Des panneaux internes et externes en polyuréthane coloré permettent de prévenir la formation de ponts thermiques sur le caisson en cours de fonctionnement.
- Machine centrifuge à double entrée d'air : les unités de refroidissement de l'air sont soumises à des tests d'équilibre dynamique et statique avant d'être commercialisées.
- Les paliers à roulement fermés jouent le rôle de centre de gravité à réglage automatique, de verrouillage automatique et d'anti-poussée. Le pré-remplissage de l'huile de graissage permet d'éviter l'entretien dans des conditions normales.
- Le filtre est un modèle à plaques nettoyables et réutilisables.
