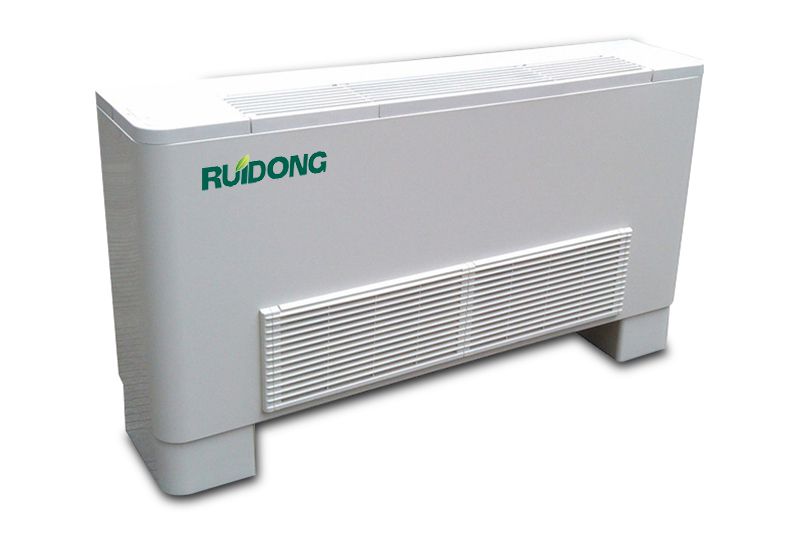

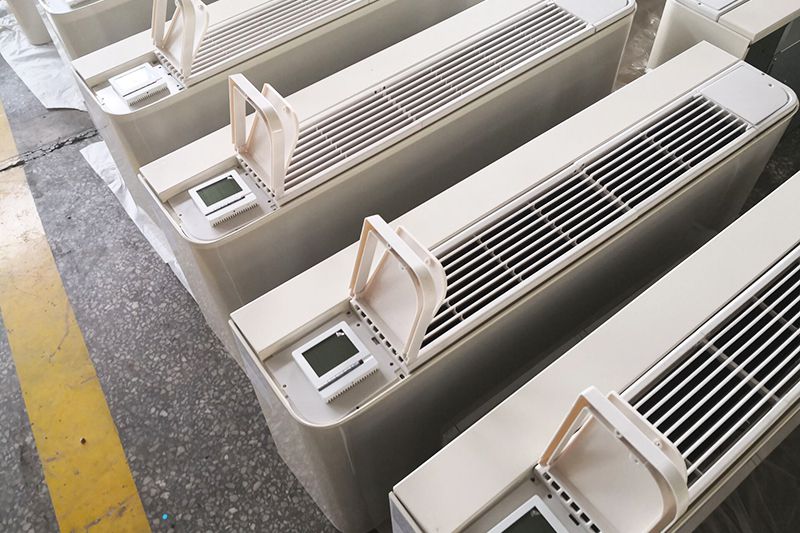

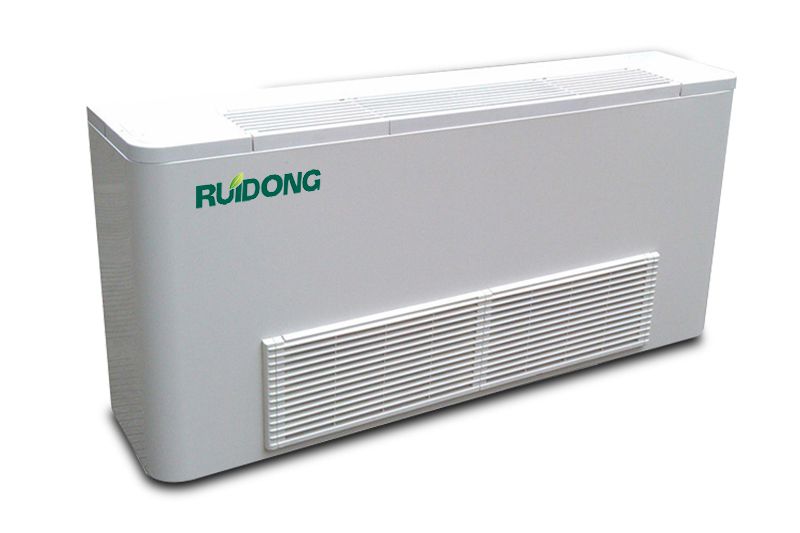

Ventilo-convecteur au sol

Ventilo-convecteur au sol
  • Ventilo-convecteur au sol
  • Ventilo-convecteur au sol
  • Ventilo-convecteur au sol

    • Les ventilo-convecteurs posés au sol sont fréquemment utilisés dans les hôtels, les restaurants, les usines, les hôpitaux, les galeries d'art, les centres commerciaux, etc.

    Télécharger
    Formulaire de demande
    Paramètres Techniques

    Ventilo-convecteur de Type européen exposé

    Type 2 Tubes 3 Rangées
    Modèle
    22
    32
    52
    62
    72
    82
    102
    122
    142
    162
    202
    Débit d'air (m³/h) H (m³/h) 298 428 619 671 813 988 1058 1480 1560 1983 2250
    M 253 364 526 570 691 840 899 1258 1326 1686 1913
    L 194 278 402 436 528 642 688 962 1014 1298 1463
    Capacité de refroidissement (W) H KW 1440 2060 2980 3500 4020 4500 5310 6870 7460 8610 10610
    M 1180 1690 2440 2870 3300 3690 4350 5630 6120 7060 8700
    L 910 1310 1890 2220 2550 2860 3370 4360 4740 5470 6740
    Capacité de chauffage (W) H KW 2440 3403 5299 5763 6372 7812 9211 11290 12110 15580 17290
    M 2010 2810 4370 4750 5260 6440 7600 9320 9990 12860 14270
    L 1530 2130 3310 3600 3980 4880 5760 7060 7570 9740 1081
    Ventilateur Type Aspiration centrifuge double
    Quantité 1 1 2 2 2 2 2 3 3 3 4
    Puissance Alimentation 220/1/50
    Entrée 27 32 42 55 72 80 91 125 151 161 168
    Bobine Rangées 3 3 3 3 3 3 3 3 3 3 3
    Pression de service 1.6Mpa
    Taille du tuyau Tuyau d'eau DN20
    Tuyau de drainage DN20
    Débit d'eau m³/h 0.25 0.37 0.52 0.6 0.7 0.76 0.93 1.23 1.33 1.5 1.85
    D.P. de l'eau kPa 5.2 12.3 9.3 12.4 16.8 21.6 32.5 32.5 20.5 28 44.5
    Bruit dB(A) H 33 34 36 37 39 43 44 44 46 47 49
    M 27 22 28 29 33 37 38 39 41 42 45
    L 22 23 24 24 27 29 30 32 32 32 34
    Poids net (kg) 18 20 22 23 25 27 29 30 34 34 37

    Ventilo-convecteur de Type européen exposé

    Type 4 Tubes 3+1 Rangées
    Modèle
    22
    32
    52
    62
    72
    82
    102
    122
    142
    162
    202
    Débit d'air (m³/h) H (m³/h) 289 415 600 650 788 957 1025 1434 1512 1922 2180
    M 245 353 510 553 670 814 871 1219 1285 1633 1853
    L 191 274 396 429 520 632 677 947 998 1268 1439
    Capacité de refroidissement (W) H KW 1380 1980 2860 3360 3860 4320 5100 6600 7160 8270 10190
    M 1150 1640 2370 2790 3200 3590 4230 5470 5940 6860 8450
    L 900 1290 1860 2180 2510 2810 3310 4290 4660 5370 6620
    Capacité de chauffage (W) H KW 1590 2270 3290 3860 4440 4970 5860 7580 8240 9510 11710
    M 1340 1910 2760 3250 3930 4170 4920 6370 6920 7980 9840
    L 1030 1480 2140 2510 2880 3230 3810 4930 5350 6180 7610
    Ventilateur Type Aspiration centrifuge double
    Quantité 1 1 2 2 2 2 2 3 3 3 4
    Puissance Alimentation 220/1/50
    Entrée 35 41 53 69 94 103 117 156 187 201 210
    Bobine Rangées 3+1 3+1 3+1 3+1 3+1 3+1 3+1 3+1 3+1 3+1 3+1
    Pression de service 1.6Mpa
    Taille du tuyau Tuyau d'eau DN20
    Tuyau de drainage DN20
    Débit d'eau Refroidissement m³/h 0.24 0.34 0.49 0.58 0.66 0.74 0.88 1.14 1.23 1.42 1.75
    Chauffage m³/h 0.13 0.18 0.23 0.3 0.32 0.37 0.45 0.53 0.6 0.75 0.98
    D.P. de l'eau kPa 5.2 12.3 9.3 12.4 16.8 21.6 32.5 32.5 20.5 28 44.5
    Bruit dB(A) H 33 34 36 37 39 43 44 44 46 47 49
    M 27 22 28 29 33 37 38 39 41 42 45
    L 22 23 24 24 27 29 30 32 32 32 34
    Poids net (kg) 20 22 24 26 28 30 32 33 37 37 42
    Caractéristiques
    • Les possibilités d'installation comprennent des types verticaux et horizontaux, les têtes de tuyaux d'eau gauche et droite pouvant être changées en toute liberté. La réfrigération fonctionne localement avec 6 méthodes distinctes de déplacement du flux d'air.
    • L'électromoteur comprend un moteur de ventilateur à trois vitesses. Chaque moteur est équilibré en dynamique.
    • La tête de collecte est constituée de têtes de collecte en cuivre rainurées à l'intérieur et d'une vanne de vidange.
    • Le serpentin de refroidissement/chauffage fait appel à des tubes en cuivre et à une feuille d'aluminium hydrophile qui se dilatent parfaitement pour former un seul et même serpentin.
    • Le ventilateur d'extraction est un ventilateur centrifuge double qui fonctionne avec une turbine à vent avant, ce qui permet un débit d'air important et un niveau de bruit réduit.
    • Les pieds sont séparables du caisson afin de faciliter le transport et l'installation.
    • Un panneau de contrôle électronique fermé est raccordé à tous les fils, du même côté que le raccordement à l'eau.
