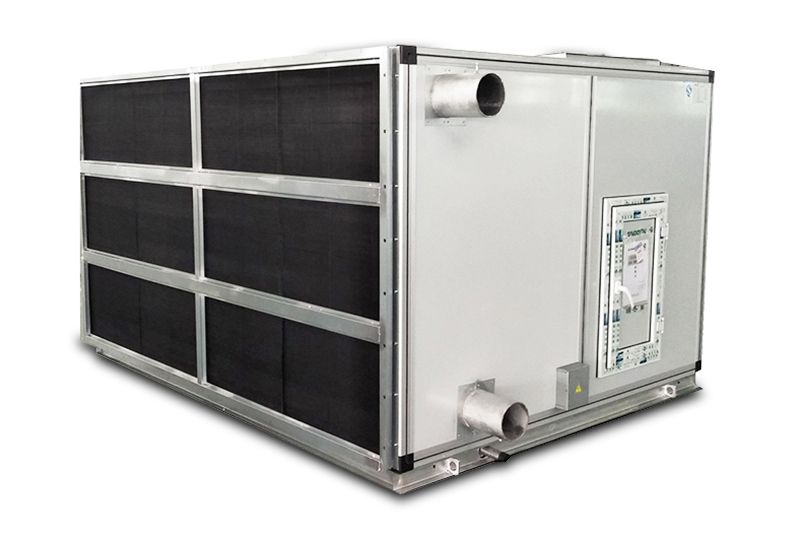

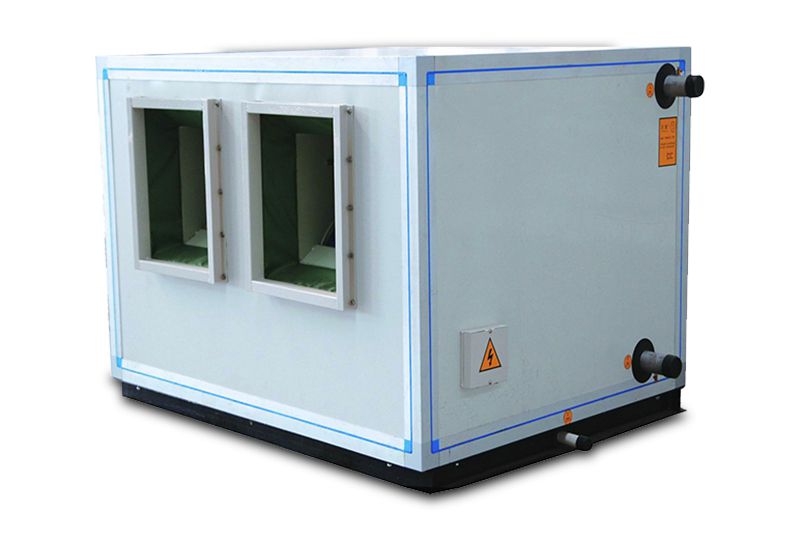

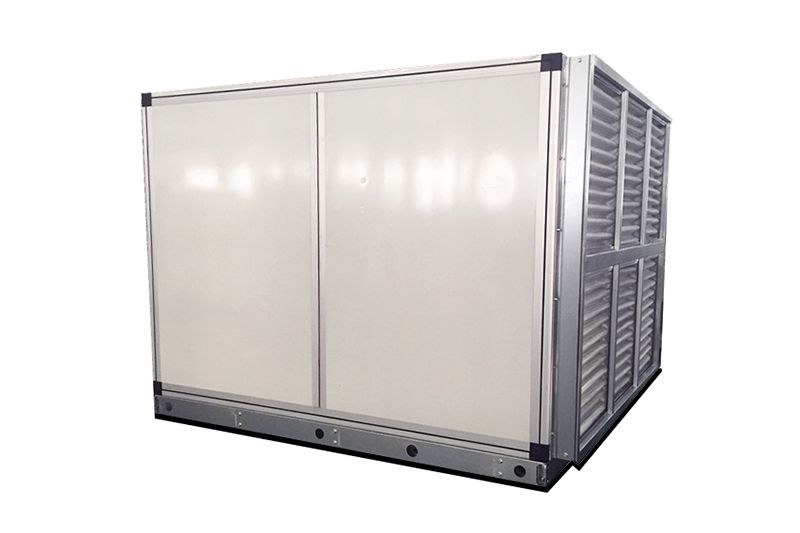

Unité de traitement d'air Type horizontal / Centrale de traitement d'air horizontale

Unité de traitement d'air Type horizontal
  • Unité de traitement d'air Type horizontal
  • Unité de traitement d'air Type horizontal
  • Unité de traitement d'air Type horizontal

    • Les unités de refroidissement d'air horizontales, notamment les unités de traitement d'air horizontales, sont destinées à la ventilation et à la réfrigération dans de nombreux bâtiments, qu'il s'agisse de centres commerciaux industriels, de centres commerciaux ou de tout autre type de bâtiment.

    Télécharger
    Formulaire de demande
    Paramètres Techniques

    Conditionnement de l'air de retour Série RFPL/W-/4H

    Modèle Débit d'air (m³/h) Puissance de refroidissement nominale (KW) Puissance thermique nominale (KW) Débit d'eau (m³/h) D.P. de l'eau (kpa) ESP
    (Pa)     		Puissance du moteur (KW) Bruit dB(A) Conduite d'eau (DN) Tuyau d'évacuation (DN)
    020
    		 2000 10.5 17.2 1.8 9.8 220 0.55 54 40 25
    030
    		 3000 15.7 25.7 2.7 13.6 220 0.75 55 40 25
    040
    		 4000 20.9 34.3 3.6 22.4 220 1.1 56 40 25
    050
    		 5000 26.2 42.9 4.5 23.6 220 1.5 58 40 25
    060
    		 6000 31.4 51.5 5.4 27.8 250 2.2 58 40 25
    070
    		 7000 36.6 60.1 6.3 32.3 250 2.2 58 50 25
    080
    		 8000 41.9 68.7 7.2 48.1 270 2.2 58 50 25
    090
    		 9000 47.1 77.2 8.1 43.5 270 2.2 59 50 25
    105
    		 10500 52.3 85.8 9.0 62.1 270 3.0 60 50 25
    120
    		 12000 62.8 103.0 10.8 48.5 270 3.0 61 50 25
    135
    		 13500 70.6 115.8 12.2 22.3 320 4.0 64 65 32
    150
    		 15000 78.5 128.7 13.5 62.5 320 4.0 66 65 32
    180
    		 18000 94.2 154.5 16.2 32.5 320 5.5 68 65 32
    210
    		 21000 109.9 180.2 18.9 37.3 350 7.5 68 65 32
    240
    		 24000 125.6 206.0 21.6 65.6 350 7.5 70 65 40
    270
    		 27000 141.3 231.7 24.3 58.2 350 7.5 71 65 40
    300
    		 30000 157.0 257.4 27.0 60.4 420 11.0 72 65 40
    330
    		 33000 172.7 283.2 29.7 75.1 420 11.0 72 80 40
    350
    		 35000 183.1 300.3 31.5 86.4 450 11.0 74 80 40
    400
    		 40000 209.3 342.3 36.0 71.4 450 11.0 75 80 40
    450
    		 45000 235.5 386.2 40.5 75.3 450 15.0 76 80 40
    500
    		 50000 261.6 429.1 45.0 81.7 450 15.0 76 80 40
    Remarques 1) Conditions de refroidissement : air d'entrée DB27℃，WB19.5℃，température de l'eau d'entrée 7℃/12℃
    2) Conditions de chauffage : air d'entrée DB21℃，température de l'eau d'entrée 60℃/50℃

    Conditionnement de l'air de retour Série RFPL/W-/6H

    Modèle Débit d'air (m³/h) Puissance de refroidissement nominale (KW) Puissance thermique nominale (KW) Débit d'eau (m³/h) D.P. de l'eau (kpa) ESP
    (Pa)     		Puissance du moteur (KW) Bruit dB(A) Conduite d'eau (DN) Tuyau d'évacuation (DN)
    020
    		 2000 15.1 24.8 2.60 22 220 0.55 54 40 25
    030
    		 3000 22.7 37.2 3.90 35 220 1.1 55 40 25
    040
    		 4000 30.2 49.6 5.20 46 220 1.1 56 40 25
    050
    		 5000 37.8 62.0 6.50 43 220 1.5 58 40 25
    060
    		 6000 45.3 74..4 7.80 54 250 2.2 58 40 25
    070
    		 7000 52.9 86.8 9.10 24 250 2.2 58 50 25
    080
    		 8000 60.5 99.2 10.40 35 270 2.2 58 50 25
    090
    		 9000 68.0 111.6 11.70 38 270 3.0 59 50 25
    105
    		 10500 79.4 130.2 13.65 43 270 3.0 60 50 25
    120
    		 12000 90.7 148.7 15.60 46 270 3.0 61 50 25
    135
    		 13500 102.0 167.3 17.55 48 320 4.0 64 65 32
    150
    		 15000 113.4 185.9 19.50 51 320 5.5 66 65 32
    180
    		 18000 136.0 223.1 23.40 23 320 5.5 68 65 32
    210
    		 21000 158.7 260.3 27.30 26 350 7.5 68 65 32
    240
    		 24000 181.4 297.5 31.20 35 350 7.5 70 65 40
    270
    		 27000 204.1 334.7 35.10 42 350 11.0 71 65 40
    300
    		 30000 226.7 371.9 39.0 44 420 11.0 72 65 40
    330
    		 33000 249.4 409.0 42.90 53 420 11.0 72 80 40
    350
    		 35000 264.5 433.8 45.50 63 450 11.0 74 80 40
    400
    		 40000 302.3 495.8 52.0 54 450 15.0 75 80 40
    450
    		 45000 340.1 557.8 58.50 61 450 15.0 76 80 40
    500
    		 50000 377.9 619.8 65.0 67 450 18.5 76 80 40
    Remarques 1) Conditions de refroidissement : air d'entrée DB27℃，WB19.5℃，température de l'eau d'entrée 7℃/12℃.
    2) Conditions de chauffage : air d'entrée DB21℃，température de l'eau d'entrée 60℃/50℃
    Caractéristiques
    • La structure légère en alliage d'aluminium facilite le démontage et l'entretien sur site.
    • Des panneaux internes et externes en polyuréthane coloré permettent de prévenir la formation de ponts thermiques sur le caisson en cours de fonctionnement.
    • Les groupes de refroidissement à air horizontaux sont fonctionnels et testés au moyen d'essais d'équilibre dynamique et statique avant d'être livrés.
    • Les paliers à roulement fermés jouent le rôle de centre de gravité à réglage automatique, de verrouillage automatique et d'anti-poussée. Le pré-remplissage de l'huile de graissage permet d'éviter l'entretien dans des conditions normales.
    • Le filtre est un modèle à plaques nettoyables et réutilisables.
