Composants du système de conditionnement de l'air

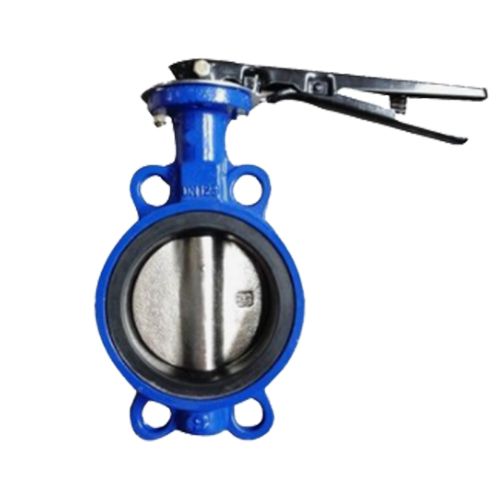

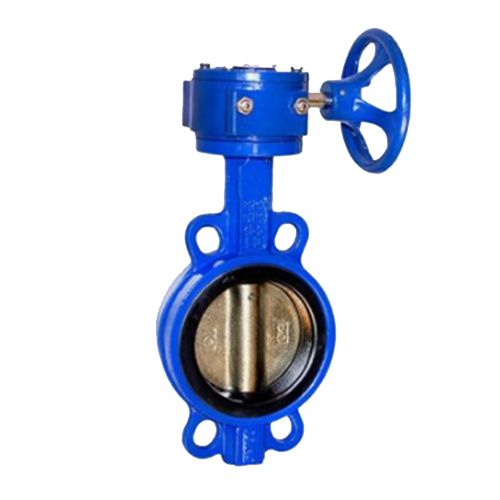

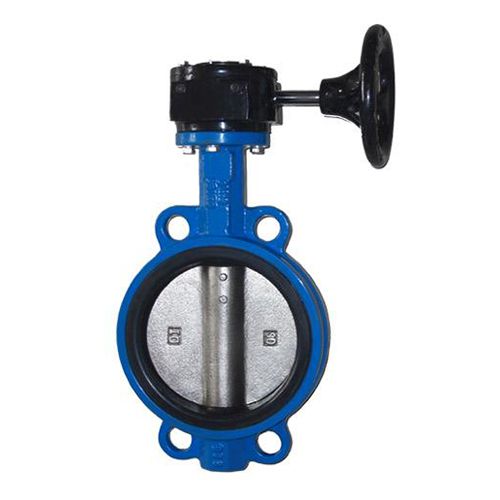

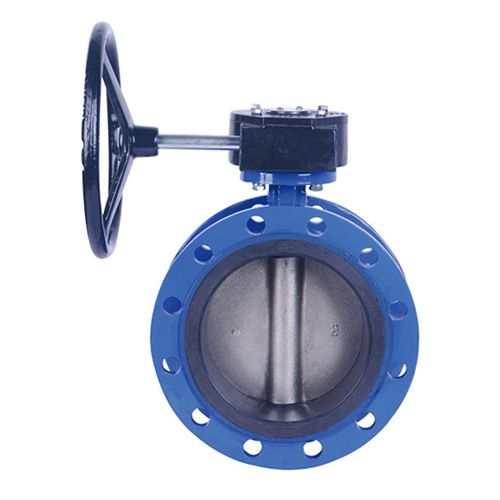

Diamètre (mm) : DN 50-DN 300 (type wafer)
Pression nominale : PN 0,6, PN 1,0
Capacité d'étanchéité (MPa) : PN 0.66-PN 1.1
Résistance du corps (MPa) : PN 0.9-PN 1.5
Caractéristiques
- La conception à double offset permet une excellente performance d'étanchéité ;
- Le siège d'étanchéité est fabriqué en acier inoxydable ;
- Le siège du disque est doté d'un caoutchouc nitrile résistant à l'huile, ce qui prolonge la durée de vie ;
- Un joint en caoutchouc peut être positionné soit autour du corps, soit autour du disque, ce qui peut varier en fonction de la nature du fluide.
- La construction robuste du disque permet un passage sans restriction des fluides ;
- Le vernissage du corps permet d'éviter efficacement la corrosion ;
- Applicable à divers fluides grâce au changement des matériaux d'étanchéité autour du siège du disque ;
- Possibilité de fermeture dans les deux sens, ce qui se traduit par la possibilité de le monter à tout endroit et dans n'importe quelle direction, sans être encombré par l'écoulement des fluides ;
- Utilisation conviviale et économie d'énergie ;

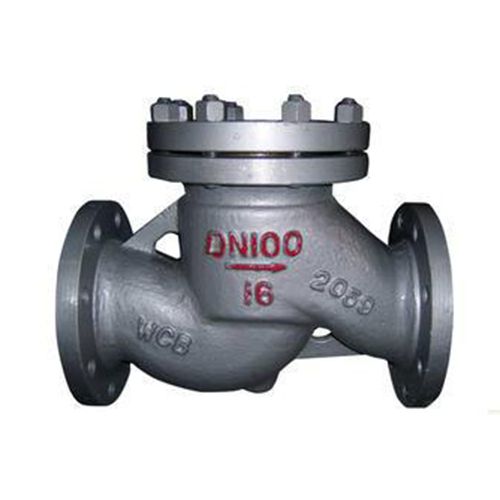

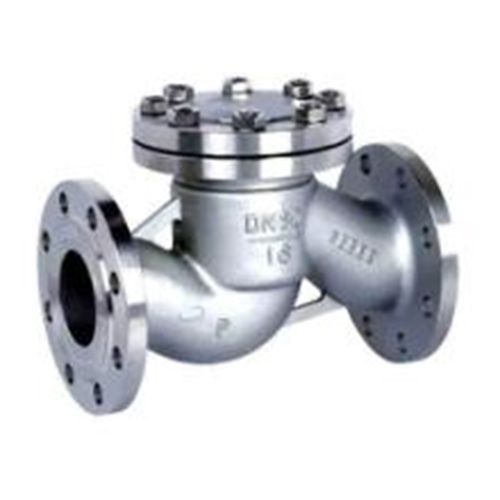

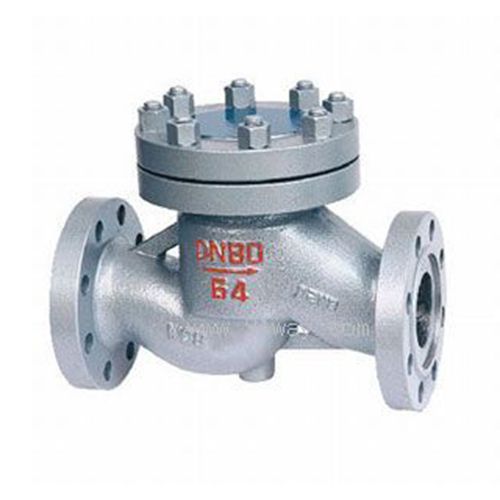

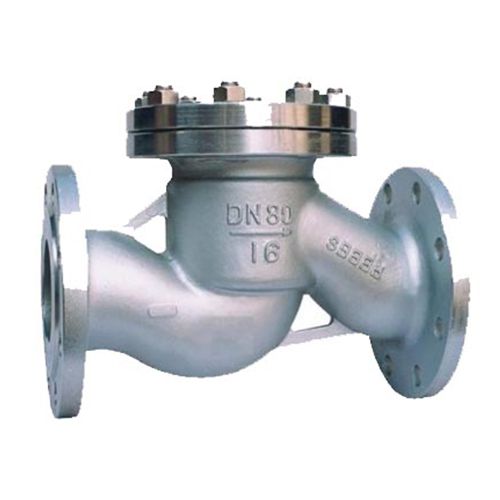

Plusieurs clapets de non-retour disponibles : clapet de non-retour à levage, clapet de non-retour à battant, clapet de non-retour à ressort.

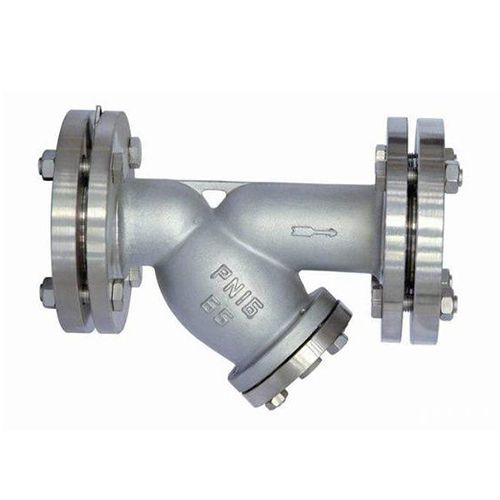

Matériaux : A105, F5, F11, F22, 304, 304L, 316, 316L, LF2
Structure : acier au carbone WCB, laiton B62, acier inoxydable 304, acier inoxydable 316, acier inoxydable 316L ;

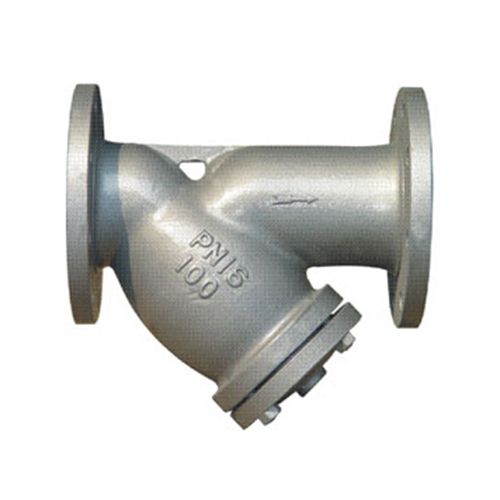

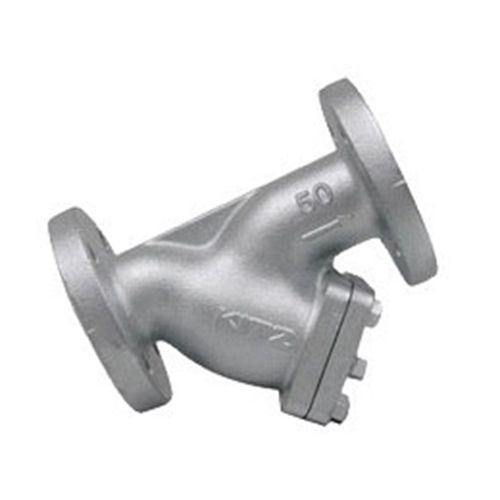

Cadre et maille du filtre : acier inoxydable 304, acier inoxydable 316, acier inoxydable 316L
Joint : amiante résistant à l'huile, caoutchouc nitrile, polytétrafluoroéthylène
Explosion : BS5501:IIA, IIB, IIC
Température : -30 °C-380 °C, -80 °C-450 °C
Pression nominale (MPa) : 0.6-5.0 (150 Lb-600 Lb)
Précision du filtre (μm) : 10-300

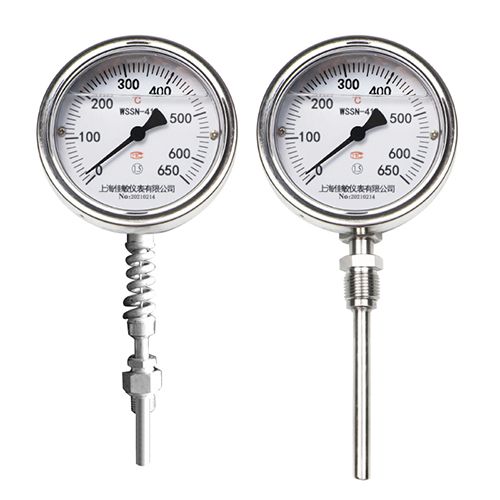

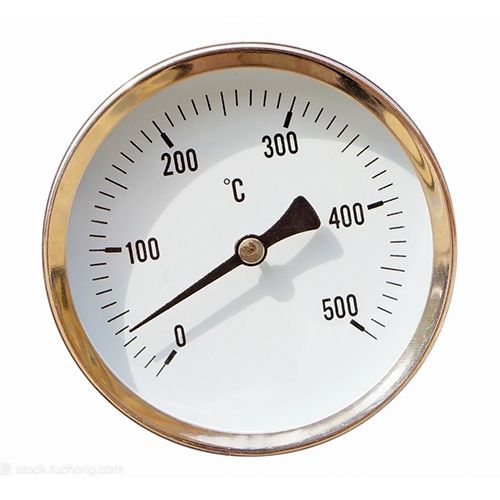

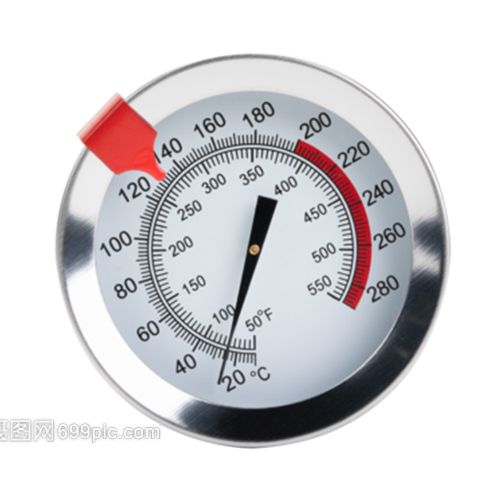

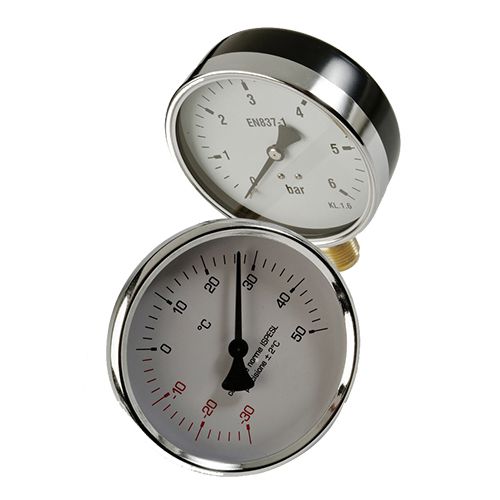

Notre thermomètre bimétallique se caractérise par son étanchéité et ses caractéristiques anti-vibrations. Il est robuste, sans mercure et facile à lire. Il est donc grandement utilisé dans de nombreuses industries, notamment l'industrie pétrolière, l'industrie chimique, l'industrie mécanique, l'industrie de la construction navale, l'industrie de l'énergie électrique, l'industrie textile et l'industrie de la teinture et de l'impression. En outre, il est aussi utilisé par plusieurs organisations scientifiques. Plusieurs types de thermomètres bimétalliques sont proposés pour répondre à vos diverses exigences de production. Le tuyau sur lequel ce thermomètre est monté est en acier inoxydable (1Gr18Ni9Ti et 316 Ti), capable de supporter une pression et une corrosion substantielles.
Nom : Thermomètre bi-métallique anti-vibration
Diamètre : 80 mm (personnalisable)
Plage de mesure : 0-650℃
Indice de protection IP : IP65
Tige de détection : acier inoxydable (304) (306 en option)
Précision : 1.5 %, 2 %

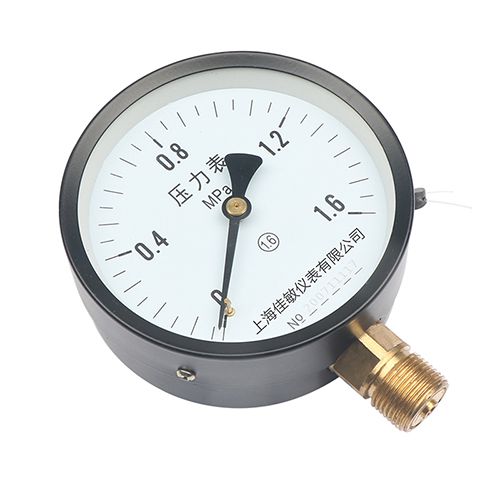

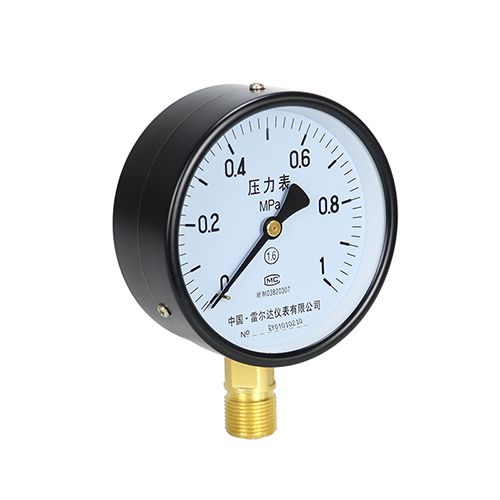

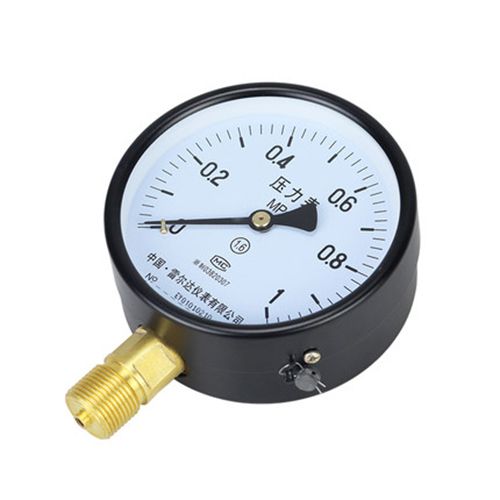

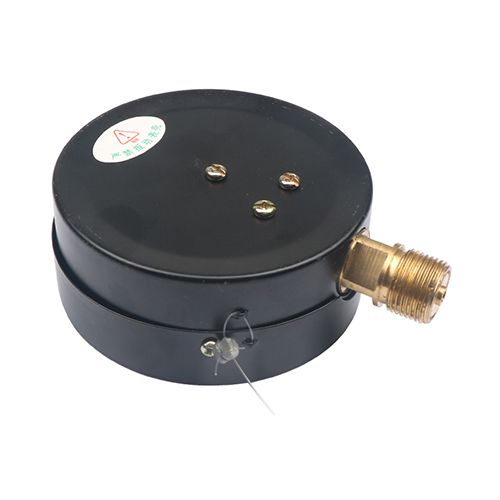

Modèle : Y-100
Diamètre : 100 mm
Classe de précision : 1.6
Température : -5~55°C
Matériau du corps : plastique pulvérisé de fer
Matériau de la tige : alliage de cuivre
Types de montage : raccord fileté
Type de filetage : M20*1.5, filetage non standard (ZG1/4, G1/4 3/8, ZG1/2, G1/2, NPT1/2)
Plage (MPa) : 0.1, 0.16, 0.25, 0.4, 0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60

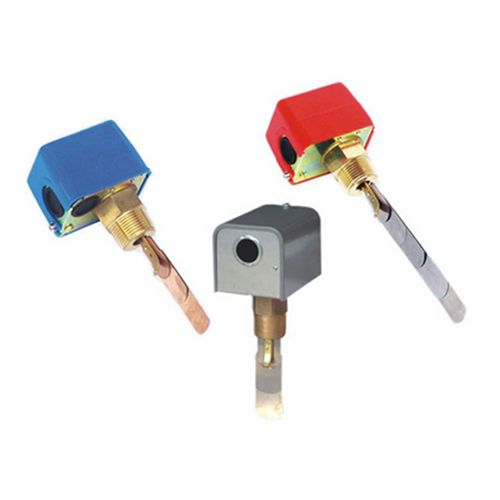

Caractéristiques
- Faible perte de pression
- Point d'action répétitif stable
- Résistance à la saleté
- Commutateur de débit rotatif
- Pièces mécaniques et électriques séparées

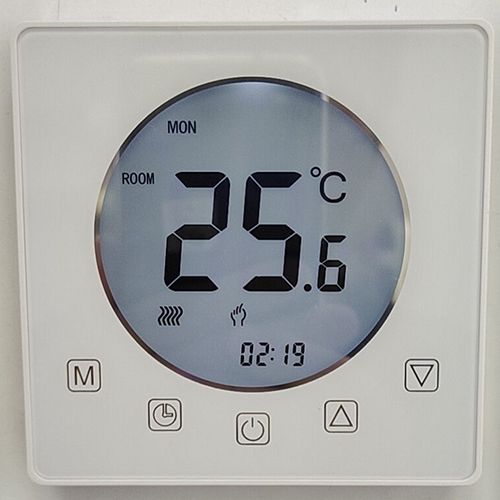

Les thermostats pour ventilo-convecteurs sont destinés à la régulation de la température dans les environnements industriels, commerciaux et domestiques. Les thermostats sont classés en deux groupes, notamment les thermostats mécaniques et les thermostats électroniques. La comparaison de la température intérieure avec la température de consigne permet de contrôler le ventilo-convecteur et la vanne électrique ou le registre électrique à l'extrémité du système de climatisation. Cela permet de réguler la température intérieure, de renforcer le confort de l'environnement et d'économiser de l'énergie.
Caractéristiques
- Conception élégante, grand écran LCD
- Adoption d'un micro-ordinateur à puce unique de haute performance, puissant anti-interférence
- Sortie relais, sûre et fiable
- Les touches sont agréables au toucher.
- Conception ergonomique, facile à utiliser
Taille et Paramètres Techniques
- Précision du contrôle de la température : ±1℃
- Charge de courant : résistive 3A inductive 1A
- Autoconsommation : < 1W
- Mode d'affichage : LCD
- Méthode de câblage : sertissage des bornes
- Environnement de travail : 0-50℃ 5-95% RH (pas de condensation)
- Matériau de la coque : ABS+PC ignifugé
- Dimensions : 86 X 86 X 13 mm : 86 X 86 X 13mm
- Distance du trou d'installation : 60mm (montage standard de la boîte de 86)

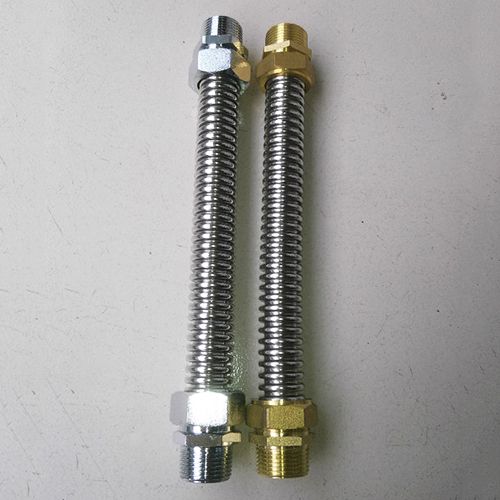

Les joints flexibles des ventilo-convecteurs sont généralement désignés par les termes suivants : joints flexibles en caoutchouc, joints flexibles en caoutchouc, joints flexibles en caoutchouc, joints en caoutchouc à haute pression, amortisseurs en caoutchouc, compensateurs, etc.
Ils peuvent être catégorisés selon différentes normes.
Selon la méthode de connexion, on distingue trois types, à savoir le type à bride libre, le type à bride fixe et le type fileté ;
Selon la classification de la construction, on distingue la sphère simple, la sphère double, le réducteur, la sphère courbe et la plaque de pression d'air. 5 types de tubes, etc.
Caractéristiques
- Il se caractérise par une densité interne élevée, une excellente résistance à la pression, un grand pouvoir de déformation élastique, etc., une capacité à réduire les vibrations et le niveau de bruit, une facilité d'adaptation et une grande commodité d'utilisation.
- Il offre également les avantages d'une forte élasticité, d'une déflexion importante et d'un grand déplacement, ainsi que d'une installation aisée.
- Largement employé pour la connexion flexible des tuyaux d'entrée et de sortie de différents ventilo-convecteurs tels que les hôtels, les restaurants, les immeubles de bureaux et les laboratoires.
Dimensions et Paramètres Techniques
- Spécifications : DN15, DN20, DN25, DN32, DN40, DN50, DN65
- Dimensions : 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm, 500 mm, 600 mm, 800 mm, 1 m, etc.
- La structure du tuyau est en acier inoxydable 304, les deux joints d'extrémité sont en laiton. La pression de travail peut atteindre 1,6MPa, la température de travail est de -20℃~150℃.

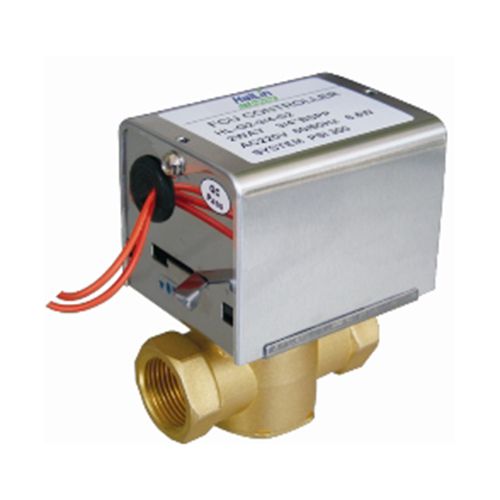

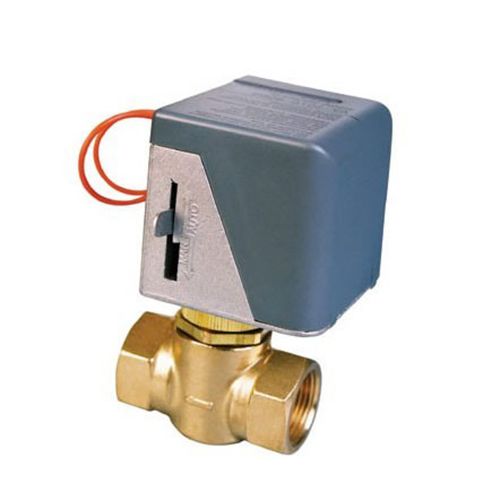

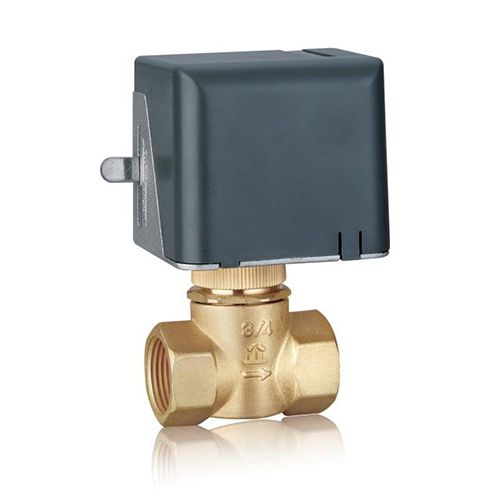

En phase de réfrigération, lorsque la température intérieure dépasse la température de consigne, le ventilo-convecteur fonctionne de manière automatique. La ligne d'ouverture de la vanne électrique à deux voies est alors connectée à la vanne électrique à deux voies pour être ouverte ; lorsque la température intérieure atteint ou est inférieure à la température définie, la vanne électrique à deux voies s'ouvre. La ligne de fermeture de la vanne à deux voies est connectée à la vanne électrique à deux voies pour être fermée.
En phase de chauffage, lorsque la température intérieure ne dépasse pas la valeur de consigne, le ventilo-convecteur fonctionne de manière automatique et la ligne d'ouverture de la vanne électrique à deux voies est connectée à la vanne électrique à deux voies pour être ouverte ; lorsque la température intérieure atteint ou dépasse la température définie, la ligne de fermeture de la vanne électrique à deux voies se connecte à la vanne électrique à deux voies pour être fermée.
Caractéristiques
- Application polyvalente, exploitation silencieuse et couple constant.
- Contrôle manuel lors du débogage et de la maintenance du système.
- Il occupe peu d'espace extérieur lors de l'installation et peut être placé près de la paroi.
- Il est résistant à la corrosion, possède une longue durée de vie et est de petite taille.
Dimensions et Paramètres Techniques
- Matériau de la structure : Laiton
- Température de fonctionnement : 90 degrés
- Diamètre nominal : 20-25 (mm)
- Caractéristiques de la vanne : contrôle du débit
- Milieu de travail : eau
- Pression nominale : 1,6 Mpa
- Méthode de raccordement : filetage
- Caractéristiques de l'actionneur : type interrupteur
- Spécifications : DN20, DN25 DN20, DN25

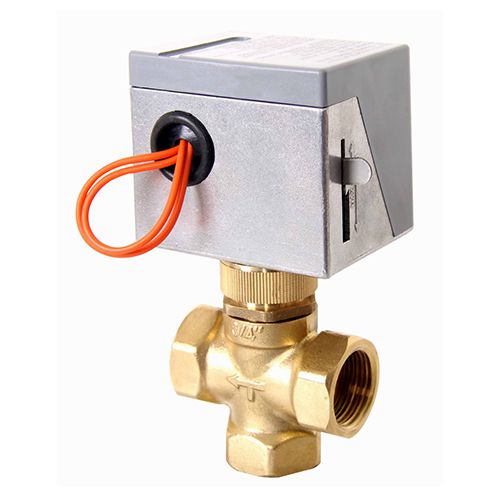

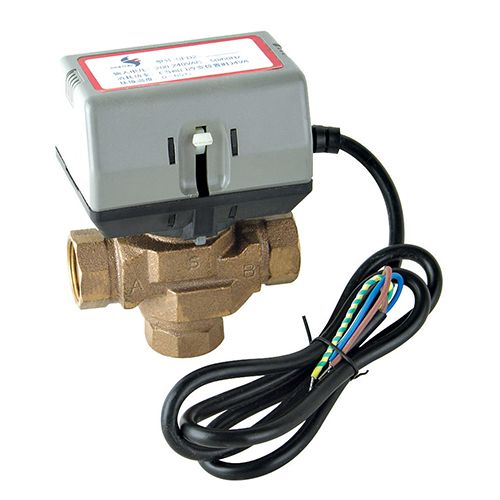

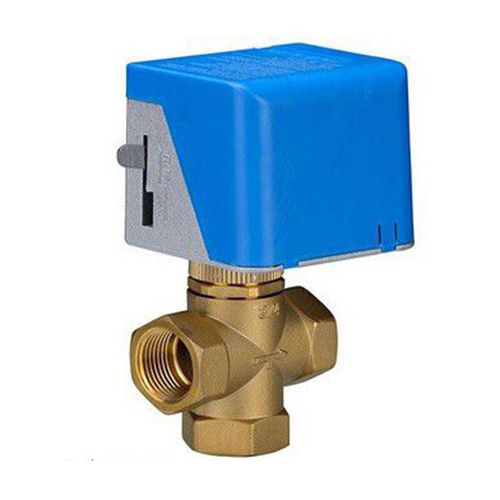

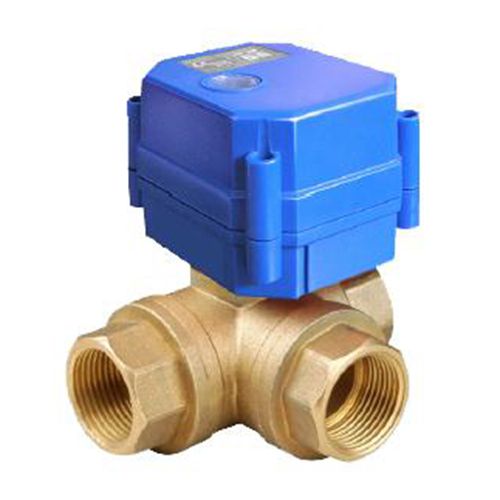

Le système de contrôle de la température d'alimentation en air est constitué d'un capteur de température, d'un régulateur de température proportionnel intégral et d'une vanne électrique à trois voies. Il est monté dans le conduit d'alimentation en air et transmet le signal de température détecté au régulateur de température proportionnel intégral. Le régulateur de température proportionnel intégral assure le contrôle du conduit d'air. La valeur de détection du capteur de température du conduit d'air est sans cesse comparée à la valeur de consigne. Le signal est également émis en continu pour contrôler l'ouverture de la vanne de régulation électrique et la maintenir dans la plage de température définie.
Caractéristiques
- Application polyvalente, exploitation silencieuse et couple constant.
- Contrôle manuel lors du débogage et de la maintenance du système.
- Il occupe peu d'espace extérieur lors de l'installation et peut être placé près de la paroi.
- Il est résistant à la corrosion, possède une longue durée de vie et est de petite taille.
Dimensions et Paramètres Techniques
- Tension d'alimentation : 220VAC (ou 12V, 24V, 110V)
- Consommation électrique : 5VA (seulement pendant le processus d'ouverture et de fermeture de la vanne)
- Pression dans le corps de la vanne : 1.6 MPa
- Pression différentielle admissible : 0.6 MPa
- Milieu applicable : eau froide, eau chaude
- Temps d'ouverture et de fermeture : 16 secondes
- Température du fluide applicable : 1-95℃
- Température ambiante applicable : 0-65℃
- Mode de raccordement : filetage intérieur conique (personnalisable en fonction des exigences de l'utilisateur)
