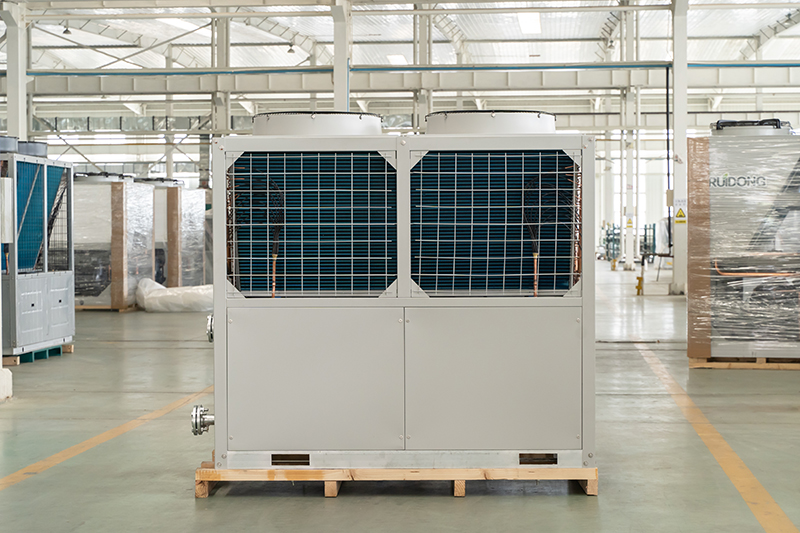

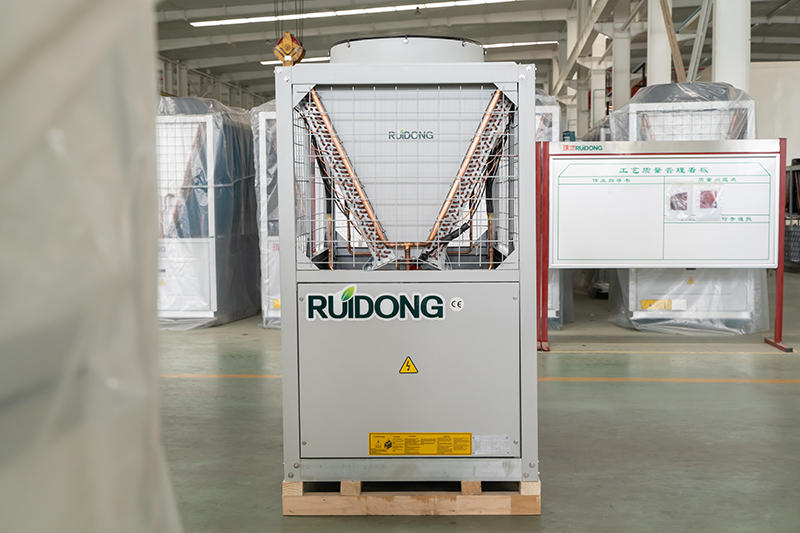

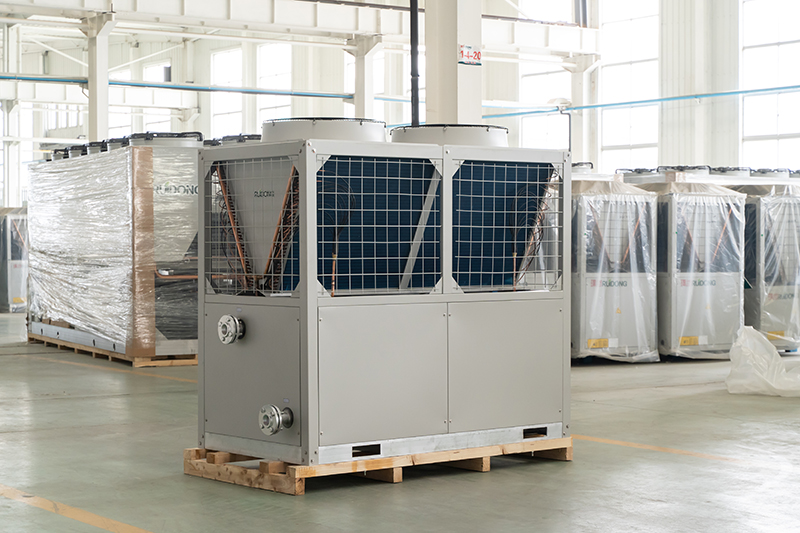

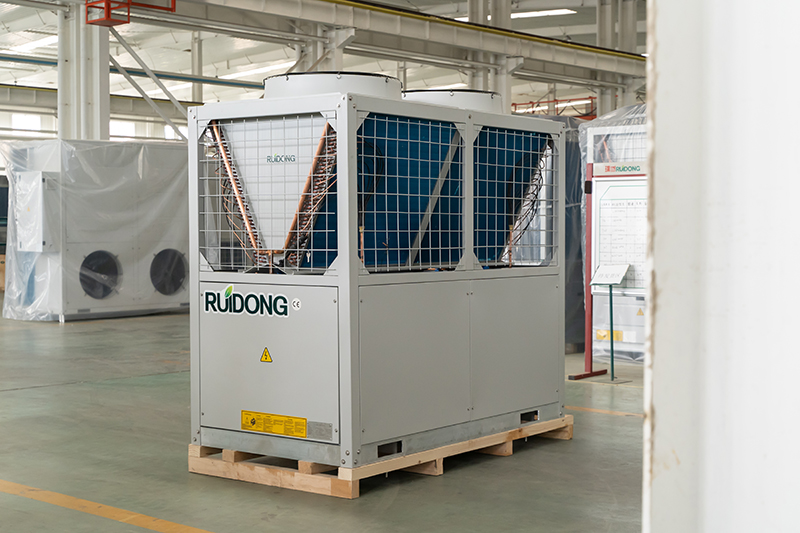

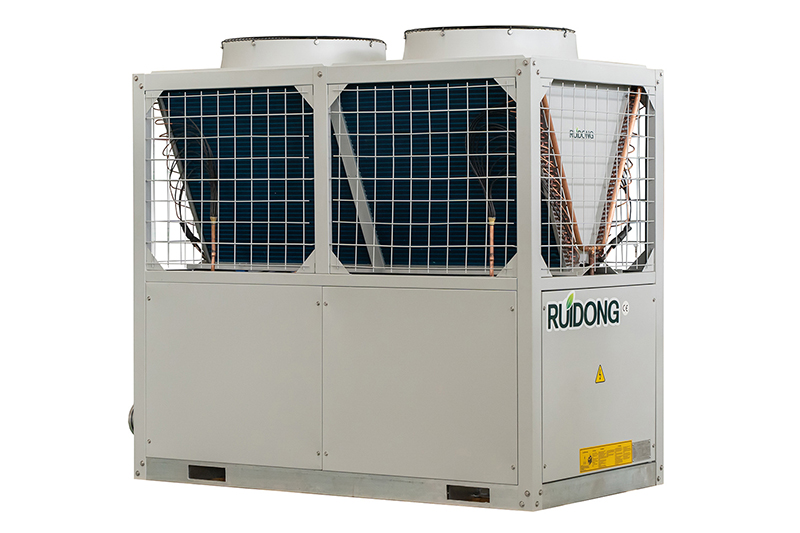

Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW

Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW
  • Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW
  • Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW
  • Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW
  • Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW
  • Refroidisseur d’eau Scroll refroidi à l’air et pompe à chaleur, 60 kW-480 kW
    • Télécharger
    Formulaire de demande
    Vidéo
    Paramètres Techniques

    Modèle
    RLSFW60(R)
    RLSFW68(R)
    RLSFW75(R)
    RLSFW90(R)
    RLSFW120(R)
    RLSFW136(R)
    RLSFW150(R)
    RLSFW180(R)
    RLSFW240(R)
    RLSFW360(R)
    RLSFW480(R)
    Capacité de refroidissement nominale kW 56 68 71 86 116 136 142 172 232 352 464
    Puissance absorbée de refroidissement kW 16.3 21.1 20.6 27.8 35.8 42.2 41.2 55.6 71.6 110 143.2
    EER 3.44 3.22 3.45 3.09 3.24 3.22 3.45 3.09 3.24 3.20 3.24
    Courant de fonctionnement A 28.8 41.2 44 45.2 54.2 80.4 88 90.4 108.4 192 215.4
    Capacité de chauffage nominale kW 59.4 70 72 92.4 124 140 144 184.8 248 366 496
    Puissance absorbée du chauffage kW 16.1 22.1 20.3 27.2 35.1 44.1 40.5 54.4 70.2 106.6 140.4
    COP 3.69 3.17 3.55 3.40 3.53 3.17 3.56 3.40 3.53 3.43 3.53
    Courant de fonctionnement A 28.5 39.5 43 41.3 53.3 76.4 86 82.6 106.7 190.8 213.3
    Courant de fonctionnement maximal A 41 48.2 61.2 71 86 96.4 122.4 142 172 244 345
    Diamètre du câble (distance du fil en cuivre ≤20 mètres) mm² 3*16+2*10 3*16+2*10 3*25+2*16 3*25+2*16 3*35+2*16 3*35+2*16 3*50+2*25 (3*25+2*16)*2 (3*35+2*16)*2 3*150+2*70 3*185+2*95
    Compresseur Type Type de défilement hermétique
    Quantité 2 2 1 2 2 4 2 4 4 4 4
    Tension d’alimentation 380V/3PH/50HZ
    Mode de démarrage Démarrage direct
    Réfrigérant Type R410A/R407C
    Charge (kg) 6*2 6.5*2 13.5 8*2 12*2 6.5*4 13.5*2 8*4 12*4 16*4 24*4
    Contrôle Détendeur électronique (EXV)
    Évaporateur Type Type à coque-tube
    Chute de pression d’eau kPa 70 70 70 70 70 70 70 70 70 70 70
    Diamètre de la conduite d’eau DN 50 50 50 50 65 65 65 65 80 100 125
    Débit d’eau m3/h 9.6 11.7 12.2 14.8 20.0 23.4 24.4 29.6 40.0 60.5 79.8
    Type de condenseur Tube en cuivre fileté intérieurement et ailettes en aluminium hydrophiles
    Ventilateur du condenseur Type de ventilateur Axial Axial Axial Axial Axial Axial Axial Axial Axial Axial Axial
    Quantité de ventilateur 2 2 2 2 2 4 2 4 4 8 10
    Puissance kW 0.55*2 0.75*2 0.75*2 1.1*2 1.5*2 0.75*4 1.8*2 1.1*4 1.5*4 1.1*8 1.1*10
    Flux d’air m3/h 20000 25000 25000 32000 40000 50000 44000 64000 80000 128000 160000
    Dimension L mm 2110 2110 2110 2110 2280 2120 2280 2330 2330 4100 5010
    l mm 1080 1080 1080 1080 1200 2160 1200 2217 2217 2250 2250
    H mm 1870 1870 2070 2070 2080 1890 2330 2080 2080 2440 2440
    Poids net kg 700 700 660 900 920 1360 980 1800 2100 3800 4500
    Poids de fonctionnement kg 760 760 690 980 1120 1480 1180 1960 2240 4180 4980
    Bruit dB(A) 73 73 74 73 76 73 78 78 78 80 80
    Remarques 1. Conditions de fonctionnement standard de refroidissement : Température ambiante est de 35oCDB/24oCWB ; Température d’entrée d’eau froide est de 12oC ; Température de sortie est de 7oC
    2. Conditions de fonctionnement standard de chauffage I : Température ambiante est de 7oCDB/6CWB ; Température d’entrée d’eau froide est de 40oC ; Température de sortie est de 45oC
    Principales mesures de protection 1. Protection à haute et basse tension
    2. Protection antigel
    3. Contrôle de la température
    4. Protection contre la perte de phase
    5. Protection de haute et basse pression
    6. Protection contre la température d’échappement de haute pression
    7. Protection intégrée contre la surchauffe du moteur
    8. Protection contre les surintensités
    9. Valve de sécurité
    10. Clapet anti-retour
    Options supplémentaires Pompe à eau et vase d’expansion internes, module RS485, fonction de refroidissement durant toute l’année, contrôleur WIFI, amortisseur à ressort, coussinet en caoutchouc, etc.

    Modèle
    RLSFW60RD
    RLSFW68RD
    RLSFW75RD
    RLSFW90RD
    RLSFW120RD
    RLSFW136RD
    RLSFW150RD
    RLSFW180RD
    RLSFW240RD
    RLSFW360RD
    RLSFW480RD
    Capacité de refroidissement nominale kW 56 68 70 86 116 136 140 172 232 352 464
    Puissance absorbée de refroidissement kW 16.3 21.1 22.8 27.8 35.8 42.2 45.6 55.6 71.6 110 143.2
    EER 3.44 3.22 3.07 3.09 3.24 3.22 3.07 3.09 3.24 3.20 3.24
    Courant de fonctionnement A 24.8 41.2 44 42.4 54.4 82.4 88 84.8 108.8 192 217.6
    Capacité de chauffage nominale I kW 59.4 78 85 92.4 124 156 170 184.8 248 366 496
    Puissance d’entrée du chauffage I kW 16.1 22.3 22.5 27.2 35.1 44.7 45 54.4 70.2 106.6 140.4
    COP I 3.69 3.50 3.78 3.40 3.53 3.49 3.78 3.40 3.53 3.43 3.53
    Courant de fonctionnement A 24.5 41.6 43 41.3 53.3 80.4 86 82.6 106.7 190.8 213.3
    Capacité de chauffage nominale II kW 43.4 57 62 67.5 90.6 114 124 135 181.3 267.37 362.6
    Puissance d’entrée du chauffage II kW 16.2 21.3 24.8 29.6 35.4 42.6 49.6 59.2 70.8 116.01 141.7
    COP II 2.68 2.68 2.50 2.28 2.56 2.68 2.50 2.28 2.56 2.30 2.56
    Courant de fonctionnement A 24.7 41.6 47.8 45 53.8 83.2 95.6 90 107.6 207.89 215.2
    Courant de fonctionnement maximal A 41 50.4 61.2 71 86 96.4 122.4 142 172 244 345
    Diamètre du câble (distance du fil en cuivre ≤20 mètres) mm² 3*16+2*10 3*16+2*10 3*16+2*10 3*25+2*16 3*35+2*16 3*35+2*16 3*50+2*25 (3*25+2*16)*2 (3*35+2*16)*2 3*150+2*70 3*185+2*95
    Compresseur Type Type de défilement hermétique
    Quantité 2 2 1 2 1 4 2 4 4 4 4
    Tension d’alimentation 380V/3PH/50HZ
    Mode de démarrage Démarrage direct
    Réfrigérant Type R410A/R407C
    Charge (kg) 6*2 6.5*2 13.5 8*2 12*2 6.5*4 13.5*2 8*4 12*4 16*4 24*4
    Contrôle Détendeur électronique (EXV)
    Évaporateur Type Type à coque-tube
    Chute de pression d’eau kPa 70 70 70 70 70 70 70 70 70 70 70
    Diamètre de la conduite d’eau DN 50 50 50 50 65 65 65 65 80 100 125
    Débit d’eau m³/h 8.7 10.66 12.0 13.4 18.1 23.39 24.08 26.8 36.1 60.5 72.2
    Type de condenseur Tube en cuivre fileté intérieurement et ailettes en aluminium hydrophiles
    Ventilateur du condenseur Type de ventilateur Axial Axial Axial Axial Axial Axial Axial Axial Axial Axial Axial
    Quantité de ventilateur 2 2 2 2 2 4 2 4 4 8 10
    Puissance kW 0.55*2 0.75*2 0.75*2 1.1*2 1.5*2 0.75*4 1.8*2 1.1*4 1.5*4 1.1*8 1.1*10
    Flux d’air m³/h 20000 25000 25000 32000 40000 50000 44000 64000 80000 128000 160000
    Dimension L mm 2110 2110 2110 2110 2280 2110 2280 2330 2330 4100 5100
    l mm 1080 1080 1080 1080 1200 2160 1200 2220 2220 2250 2250
    H mm 1870 1870 2070 2070 2080 1870 2330 2080 2080 2440 2440
    Poids net kg 700 700 660 900 920 1360 980 1800 2100 3800 4500
    Poids de fonctionnement kg 760 760 690 980 1120 1480 1180 1960 2240 4180 4980
    Bruit dB (A) 73 73 74 73 76 73 78 78 78 80 80
    Remarques 1. Conditions de fonctionnement standard de refroidissement : Température ambiante est de 35oCDB/24oCWB ; Température d’entrée d’eau froide est de 12oC ; Température de sortie est de 7oC
    2. Conditions de fonctionnement standard de chauffage I : Température ambiante est de 7oCDB/6CWB ; Température d’entrée d’eau chaude est de 40oC ; Température de sortie est de 45oC
    3. Conditions de fonctionnement standard de chauffage II : Température ambiante est de -12oCDB/-13.5oCWB ; Température de sortie est de 41oC
    Principales mesures de protection 1. Protection à haute et basse tension
    2. Protection antigel
    3. Contrôle de la température
    4. Protection contre la perte de phase
    5. Protection de haute et basse pression
    6. Protection contre la température d’échappement de haute pression
    7. Protection intégrée contre la surchauffe du moteur
    8. Protection contre les surintensités
    9. Valve de sécurité
    10. Clapet anti-retour
    Options supplémentaires Pompe à eau et vase d’expansion internes, module RS485, fonction de refroidissement durant toute l’année, contrôleur WIFI, amortisseur à ressort, coussinet en caoutchouc, etc.
    Caractéristiques
    • Le refroidisseur d'eau à refroidissement par air et la pompe à chaleur de type mini se caractérisent par une haute performance, une économie d'énergie, un niveau sonore réduit, une construction raisonnable, une utilisation et maintenance aisées. Il est grandement appliqué dans le système de climatisation central des installations de construction telles que les villas, les hôtels, les centres commerciaux, les supermarchés, les immeubles de bureaux, les ateliers et les clubs d'affaires. Le groupe peut répondre aux diverses exigences des systèmes de conditionnement d'air.
    • Le refroidisseur d'eau et la pompe à chaleur refroidis par air sont de type refroidissement uniquement et de type pompe à chaleur. La pompe à chaleur est dotée d'un commutateur pour le refroidissement et le chauffage, ce qui permet de refroidir en été et de chauffer en hiver.
    • Lorsque l'unité de refroidissement Scroll intègre un dispositif de récupération de la chaleur, elle peut également fournir de l'eau chaude sanitaire pendant le refroidissement. Elle peut ainsi répondre aux besoins en eau chaude sanitaire des villas, des restaurants, des clubs et d'autres lieux.
    • Le système de contrôle intelligent de la décongélation est équipé pour éviter les pertes de chaleur supplémentaires.
    • Le refroidisseur d'eau et la pompe à chaleur sont dotés de plusieurs fonctionnalités telles que la gestion de l'énergie, la détection de l'antigel et la détection de la tension. L'unité est équipée d'un compresseur scroll de marque réputée qui comporte peu de pièces mobiles et présente une durée de vie prolongée.
