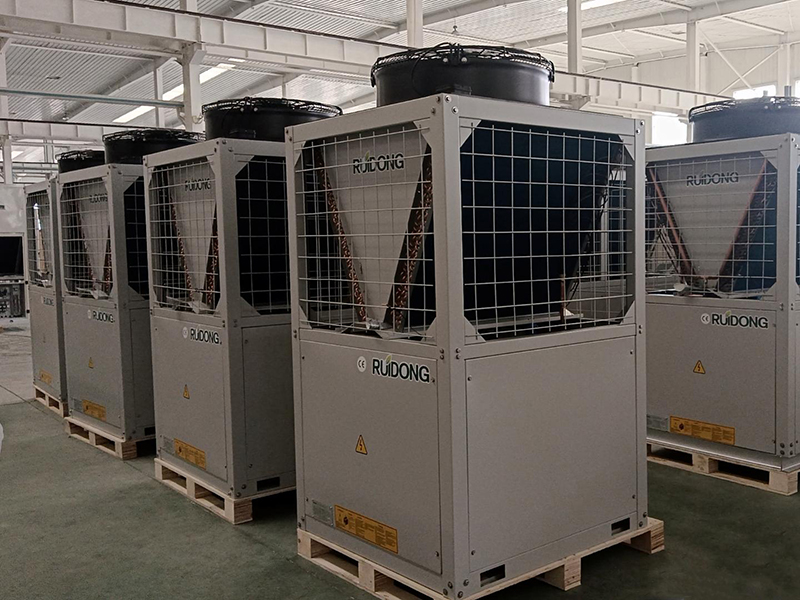

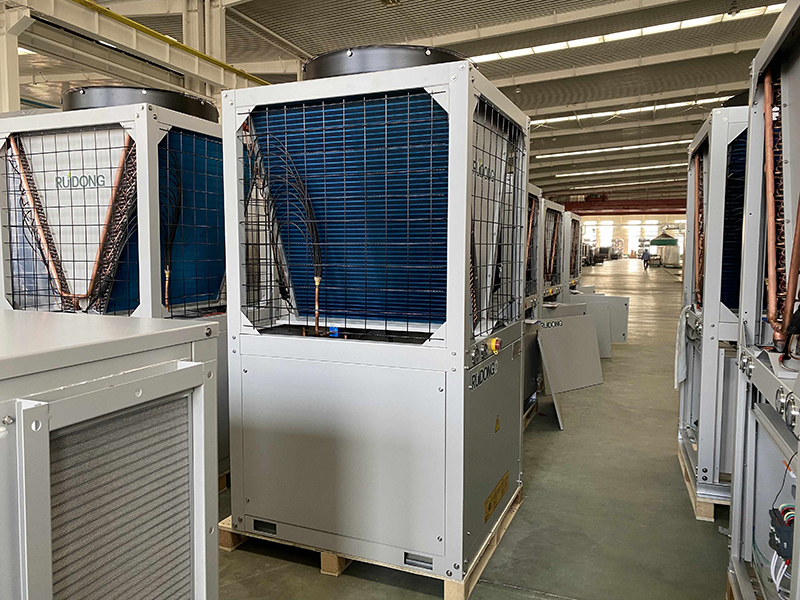

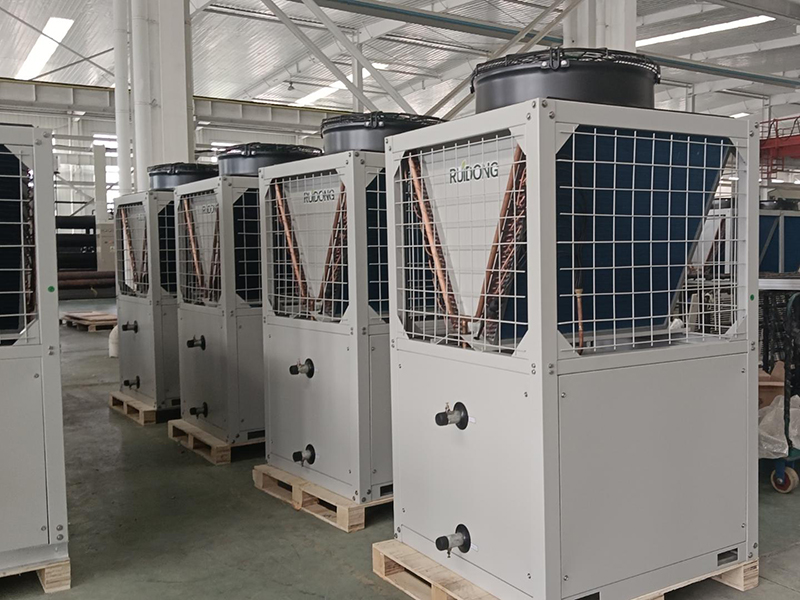

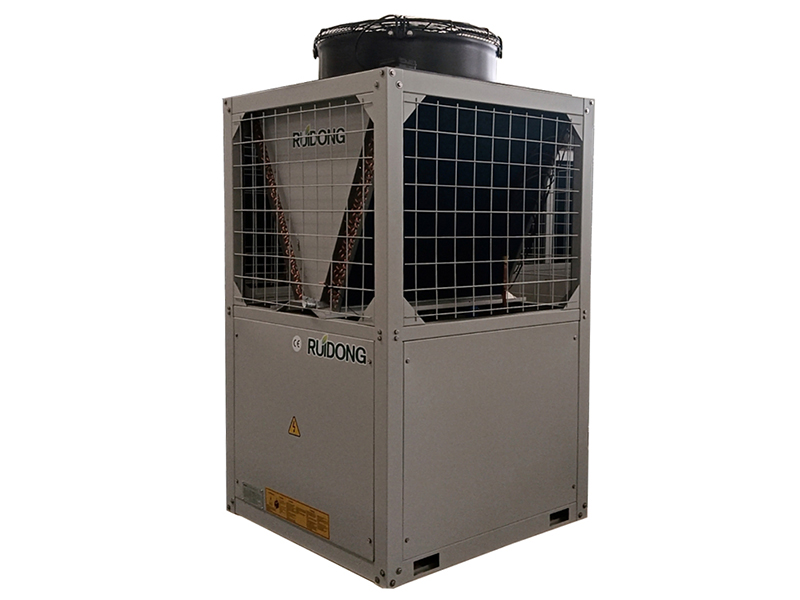

Refroidisseur Scroll refroidi à l’air et Pompe à chaleur Type Mini, 10kW-45kW
Paramètres Techniques
Nom du produit | Refroidisseur Scroll refroidi à l’air et Pompe à chaleur | ||||||||
Type | Mini | ||||||||
Modèle - RLSFW | RLSFW10 |
RLSF W15 |
RLSFW20 |
RLSFW25 |
RLSFW30 |
RLSFW40 |
RLSFW45 |
||
Puissance de refroidissement nominale | kW | 9.5 | 14.5 | 21.5 | 23.1 | 27 | 32 | 43 | |
Puissance absorbée de refroidissement | kW | 3.5 | 5.2 | 7.5 | 7.9 | 9 | 10.4 | 13.3 | |
Courant de fonctionnement | A | 7.05 | 9.05 | 13.3 | 14 | 16 | 18.4 | 23.5 | |
Puissance de chauffage nominale | kW | 10.3 | 16.4 | 24.4 | 26.3 | 30 | 38.2 | 46.2 | |
Puissance absorbée pour le chauffage | kW | 3.45 | 4.6 | 7.4 | 7.9 | 9 | 10.3 | 13.2 | |
Courant de fonctionnement | A | 6.75 | 8.65 | 13.1 | 14.0 | 16.0 | 18.2 | 23.3 | |
Courant de fonctionnement max. | A | 11.3 | 13.5 | 20.6 | 21.5 | 24 | 27 | 35 | |
Diamètre du câble | mm² | 2.5 | 2.5 | 3*6+2*4 | 3*6+2*4 | 3*6+2*4 | 3*6+2*4 | 3*10+2*6 | |
Tension d'alimentation | 380V / 50HZ | ||||||||
Compresseur | Type | Type hermétique scroll | |||||||
Quantité | 1 | 2 | |||||||
Mode de démarrage | Démarrage direct | ||||||||
Réfrigérant | Type | R22/R410a | |||||||
Charge (kg) | 2.4 | 2.8 | 8.5 | 10 | 10.5 | 11.5 | 12 | ||
Contrôle | Détendeur électronique (EXV) | ||||||||
Évaporateur | Type | Type plaque en acier inoxydable | |||||||
Perte de charge de l'eau | kPa | 70-90 | |||||||
Diamètre de la conduite d'eau | DN | DN25 | DN25 | DN32 | DN32 | DN40 | DN40 | DN50 | |
Débit d'eau | m3/h | 1.6 | 2.6 | 3.4 | 3.6 | 4.3 | 5.0 | 6.7 | |
Type de condenseur | Tube en cuivre à filetage interne et ailettes en aluminium hydrophile | ||||||||
Ventilateur du condenseur | Type | Type axial | |||||||
Quantité | 1 | 2 | |||||||
Niveau sonore | dB(A) | 68 | 68 | 68 | 68 | 78 | 78 | 68 | |
Puissance | (kW) | 0.55 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.37*2 | |
Débit d'air | m³/h) | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 | 16000 | |
Décharge d'air | Latéral (supérieur en option) | ||||||||
Dimension | L | mm | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) | 2200(2110) |
W | mm | 720(1080) | 720(1080) | 720(1080) | 720(1080) | 720(1080) | 720(1080) | 720(1080) | |
H | mm | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1870) | 1920(1870) | |
Poids net | kg | 185 | 240 | 320 | 350 | 380 | 380 | 650 | |
Poids en ordre de marche | kg | 200 | 260 | 360 | 380 | 420 | 420 | 690 | |
Niveau sonore dB(A) | dB(A) | 65 | 66 | 69 | 69 | 70 | 71 | 78 | |
Remarques | 1. Conditions de fonctionnement pour la norme de refroidissement Température ambiante : 35℃DB/24℃WB Température d'entrée de l'eau froide : 12℃ Température de sortie : 7℃ | ||||||||
2. Conditions de travail standard de chauffage Température ambiante : 7℃DB/6℃WB Température d'entrée de l'eau chaude : 40℃ Température de sortie : 45℃ | |||||||||
3. Accessoires optionnels : Réservoir d'expansion intégré & pompe à eau. |
Caractéristiques
- Compresseur Les compresseurs scroll de grande performance de marques renommées se caractérisent par un niveau de bruit modéré et une durée de vie prolongée.
- Évaporateur Les échangeurs de chaleur à plaques en acier inoxydable servant d'évaporateurs présentent des dimensions réduites, un poids léger, un coefficient de transfert de chaleur élevé et une maintenance simple.
- Condenseur Le condenseur est doté de tubes en cuivre à filetage interne à haut rendement et d'aluminium de qualité exceptionnelle. Les tubes en cuivre sont liés de manière mécanique aux ailettes en aluminium, ce qui se traduit par une alliance idéale entre les deux. Le flux optimal de la conduite permet de réaliser un excellent transfert de chaleur.
- Boîtier de contrôle de la distribution Le dispositif de contrôle par micro-ordinateur intègre des éléments électriques de marques reconnues à l'échelle internationale, ce qui lui permet de fonctionner de manière stable et sûre à des températures ambiantes allant de -15 °C à 65 °C.
- Accessoires de réfrigération de qualité optimale Les accessoires de réfrigération fabriqués par des marques célèbres permettent de garantir un fonctionnement fiable et stable.
- Application spéciale Le refroidisseur scroll refroidi par air peut être doté d'un système de récupération de la chaleur perdue afin de récupérer la chaleur perdue pendant le refroidissement. Cette chaleur est utilisée pour fournir de l'eau chaude dans les habitations, les restaurants, les centres commerciaux, les bureaux, etc.
- Dispositifs de sécurité Des dispositifs de protection exhaustifs confèrent une protection globale au refroidisseur à spirale, ce qui garantit une excellente sécurité d'exploitation. Les systèmes de protection comprennent la protection contre la haute et la basse pression, la protection contre la surcharge, la protection contre la température ultra-basse de l'eau, la protection contre le gel et la protection de l'alimentation en eau.
- Refroidisseur d'eau à air et pompe à chaleur Type modulaire et de récupération thermique (unité non standard, veuillez le préciser lors de la commande) a. L'unité de récupération thermique possède des fonctionnalités de réfrigération et de chauffage afin de fournir de l'eau chaude sanitaire. On distingue deux types de récupération de chaleur : 30 % et 100 %.
b. L'unité de refroidissement unique peut récupérer la chaleur de condensation initialement rejetée lors du refroidissement en été, elle peut également être refroidie indépendamment ; l'unité de pompe à chaleur dispose de trois fonctionnalités, notamment le refroidissement, le chauffage, et peut fournir de l'eau chaude sanitaire.
c. Le coefficient de performance intégral du système de récupération de chaleur est de 3,5 ~ 3,9. La présence d'un récupérateur de chaleur équivaut à augmenter la surface d'échange de chaleur de l'unité et à renforcer l'effet d'échange de chaleur, permettant ainsi de diminuer la consommation d'énergie de la centrale de refroidissement. - Refroidisseur d'eau à basse température de type modulaire et pompe à chaleur (unité non standard, veuillez le préciser lors de la commande) Grâce au compresseur scroll EVI et à l'économiseur, le refroidisseur scroll est capable de fonctionner normalement dans un environnement à basse température et d'améliorer fortement l'efficacité du chauffage du groupe en hiver.
a. Le compresseur intègre un orifice de remplissage de gaz, l'air d'aspiration du dispositif est accru, le flux de circulation est plus important, l'échange de chaleur du côté de la condensation est grandement amélioré, la capacité de chauffage du dispositif est augmentée de plus de 30 %, et le coefficient de performance est également fortement renforcé.
b. Afin de maximiser les performances de la station, la quantité de réfrigérant évaporée dans l'évaporateur à basse température ambiante est augmentée, ce qui permet de prévenir de manière efficace l'échec de l'évaporation complète du réfrigérant en raison du mauvais résultat de l'évaporation.
c. L'augmentation de l'enthalpie du compresseur par l'apport d'air, augmente le déplacement du compresseur. Cela permet de maintenir un fonctionnement stable de l'unité à des températures ambiantes basses et de faire en sorte que le compresseur ne dépasse pas le taux de compression.
