Unité de traitement d'air Type plafond / Centrale de traitement d'air en faux plafond

Unité de traitement d'air Type plafond
  • Unité de traitement d'air Type plafond
  • Unité de traitement d'air Type plafond
  • Unité de traitement d'air Type plafond

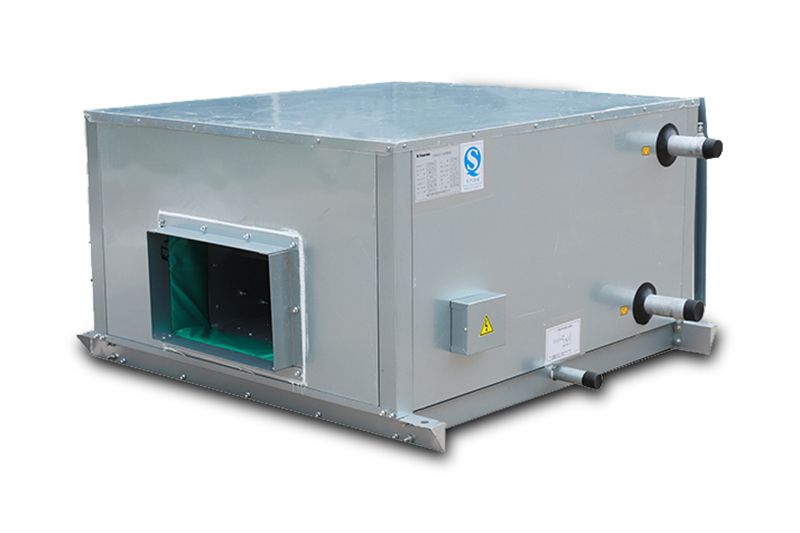

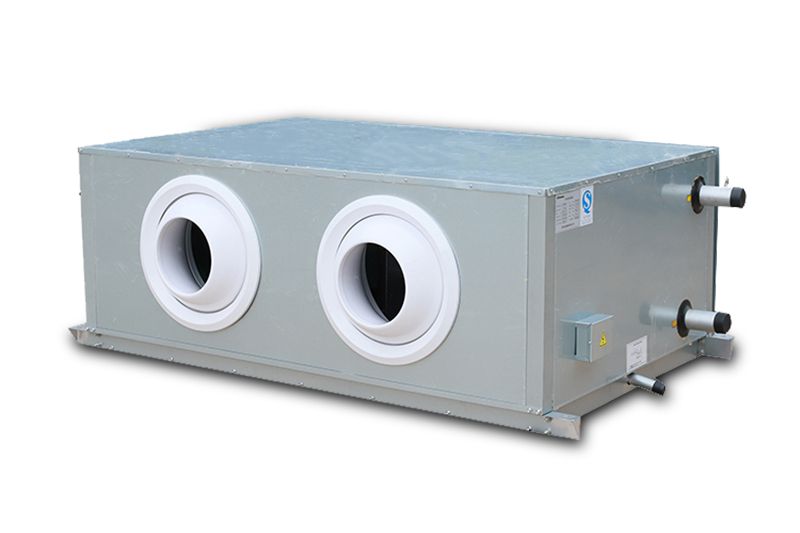

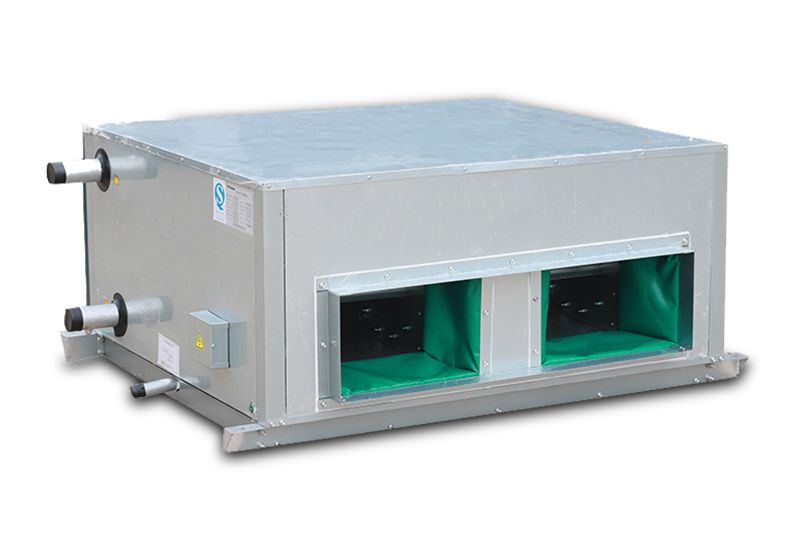

    • Les unités de refroidissement d'air montées au plafond ou centrales de traitement d'air en faux plafond sont notamment destinées à la ventilation et à la réfrigération dans de nombreux bâtiments, qui vont des usines industrielles aux centres commerciaux.

    Télécharger
    Formulaire de demande
    Paramètres Techniques

    Modèle RFPD/4H Débit d'air (m³/h) Puissance de refroidissement nominale (KW) Puissance thermique nominale (KW) Débit d'eau (m³/h) D.P. de l'eau (kpa) ESP (pa) Puissance du moteur (KW) Dimensions Poids (KG) Bruit dB(A) Conduite d'eau (DN) Tuyau d'évacuation (DN)
    L W H
    010
    		 1000 5.1 10.2 0.88 4.2 60 0.25 850 600 520 56 57 32 25
    015
    		 1500 8.4 15.2 1.44 9 60 0.25 950 650 570 63 57 40 25
    020
    		 2000 11.7 21.4 2.01 10.8 60 0.25 1100 750 570 81 58 40 25
    025
    		 2500 14.7 25.4 2.53 17.6 90 0.37 1100 850 570 83 59 40 25
    030
    		 3000 17.9 31.5 3.08 32 150 0.55 1100 1000 570 102 60 40 25
    040
    		 4000 23.6 41.1 4.06 60 180 0.75 1100 1280 620 106 60 40 25
    050
    		 5000 28.6 51.3 4.92 40 200 0.45x2 1100 1500 620 132 61 40 25
    060
    		 6000 35 62 6.02 42 200 0.55X2 1100 1630 620 152 62 50 25
    070
    		 7000 41 71 7.05 56 250 0.75x2 1100 1730 680 210 63 50 25
    080
    		 8000 45.5 84.3 7.83 32 250 0.75X2 1100 1730 740 251 63 50 25
    090
    		 9000 53 92.5 9.12 36 250 0.75x2 1100 1830 740 282 65 50 25
    105
    		 10500 62.1 110 10.68 48 280 1.1x2 1200 2130 740 302 67 50 25
    120
    		 12000 71 133 12.21 62 280 1.1x2 1200 2130 840 307 67 50 25
    135
    		 13500 77 148 13.24 25.4 320 1.8x2 1200 2130 900 375 69 65 25
    150
    		 15000 86.5 153.5 14.88 26.4 320 2.2x2 1200 2130 970 386 70 65 25
    REMARQUES :
    1. Conditions de refroidissement : entrée d'air DB27°C, WB19,5°C, température de l'eau d'entrée 7°C/12°C.
    2. Conditions de chauffage : entrée d'air DB21°C, température de l'eau d'entrée 60°C/50°C.

    Modèle RFPD/4H Débit d'air (m³/h) Puissance de refroidissement nominale (KW) Puissance thermique nominale (KW) Débit d'eau (m³/h) D.P. de l'eau (kpa) ESP (pa) Puissance du moteur (KW) Dimensions Poids (KG) Bruit dB(A) Conduite d'eau (DN) Tuyau d'évacuation (DN)
    L W H
    010
    		 1000 7.5 12.9 1.29 9 60 0.25 850 600 520 56 57 32 25
    015
    		 1500 113 20.6 1.94 18.6 60 0.25 950 650 570 63 57 40 25
    020
    		 2000 15.1 26.7 2.6 26.3 60 0.25 1100 750 570 81 58 40 25
    025
    		 2500 18.6 31.6 3.2 37.6 90 0.37 1100 850 570 83 59 40 25
    030
    		 3000 22.3 38.5 3.84 25 150 0.55 1100 1000 570 102 60 40 25
    040
    		 4000 31.1 50.2 5.35 49.1 180 0.75 1100 1280 620 106 60 50 25
    050
    		 5000 36.2 62.3 6.23 32.6 200 0.55x2 1100 1500 620 132 61 50 25
    060
    		 6000 44.6 74 7.67 45.1 200 0.55x2 1100 1630 620 152 62 50 25
    070
    		 7000 50.4 85 8.67 60.3 250 0.75x2 1100 1730 680 210 63 50 25
    080
    		 8000 58.9 99.2 10.13 55.6 250 0.75x2 1100 1730 740 251 63 50 25
    090
    		 9000 65.3 112.6 11.23 24.5 250 1.1x2 1100 1830 740 282 65 50 25
    105
    		 10500 75.8 137.1 13.04 22 280 1.1X2 1200 2130 740 302 67 65 25
    120
    		 12000 86.8 162 14.93 24 280 1.5x2 1200 2130 840 307 67 65 25
    135
    		 13500 103.4 175.8 17.78 60 320 2.2x2 1200 2130 900 375 69 65 25
    150
    		 15000 109.1 186.2 18.77 62 320 2.2x2 1200 2130 970 386 70 65 25
    REMARQUES :
    1. Conditions de refroidissement : entrée d'air DB27°C, WB19,5°C, température de l'eau d'entrée 7°C/12°C.
    2. Conditions de chauffage : entrée d'air DB21°C, température de l'eau d'entrée 60°C/50°C.

    Modèle RFPD/4H Débit d'air (m³/h) Puissance de refroidissement nominale (KW) Puissance thermique nominale (KW) Débit d'eau (m³/h) D.P. de l'eau (kpa) ESP (pa) Puissance du moteur (KW) Dimensions Poids (KG) Bruit dB(A) Conduite d'eau (DN) Tuyau d'évacuation (DN)
    L W H
    010
    		 1000 7.5 12.9 1.29 9 60 0.25 850 600 520 56 57 32 25
    015
    		 1500 113 20.6 1.94 18.6 60 0.25 950 650 570 63 57 40 25
    020
    		 2000 15.1 26.7 2.6 26.3 60 0.25 1100 750 570 81 58 40 25
    025
    		 2500 18.6 31.6 3.2 37.6 90 0.37 1100 850 570 83 59 40 25
    030
    		 3000 22.3 38.5 3.84 25 150 0.55 1100 1000 570 102 60 40 25
    040
    		 4000 31.1 50.2 5.35 49.1 180 0.75 1100 1280 620 106 60 50 25
    050
    		 5000 36.2 62.3 6.23 32.6 200 0.55x2 1100 1500 620 132 61 50 25
    060
    		 6000 44.6 74 7.67 45.1 200 0.55x2 1100 1630 620 152 62 50 25
    070
    		 7000 50.4 85 8.67 60.3 250 0.75x2 1100 1730 680 210 63 50 25
    080
    		 8000 58.9 99.2 10.13 55.6 250 0.75x2 1100 1730 740 251 63 50 25
    090
    		 9000 65.3 112.6 11.23 24.5 250 1.1x2 1100 1830 740 282 65 50 25
    105
    		 10500 75.8 137.1 13.04 22 280 1.1X2 1200 2130 740 302 67 65 25
    120
    		 12000 86.8 162 14.93 24 280 1.5x2 1200 2130 840 307 67 65 25
    135
    		 13500 103.4 175.8 17.78 60 320 2.2x2 1200 2130 900 375 69 65 25
    150
    		 15000 109.1 186.2 18.77 62 320 2.2x2 1200 2130 970 386 70 65 25
    REMARQUES :
    1. Conditions de refroidissement : entrée d'air DB27°C,WB19,5°C, température de l'eau d'entrée 7°C/12°C.
    2. Conditions de chauffage : entrée d'air DB21°C, température de l'eau d'entrée 60°C/50°C.

    Remarques

    • Conditions de service à l'air frais : La température du bulbe sec de l'air entrant est de 7℃. La température d'entrée de l'eau chaude est de 60℃.
    • La température du bulbe sec de l'air de retour est de 15℃. La température de l'eau chaude est de 60℃.
    Caractéristiques
    • La structure en alliage d'aluminium garantit un poids léger, ce qui permet un démontage et une maintenance aisés sur le site.
    • Les panneaux internes et externes en acier coloré au polyuréthane à double couche éliminent la possibilité de formation d'un pont froid sur la coque pendant le fonctionnement.
    • Les modules sont exploités et testés au moyen d'essais d'équilibre dynamique et statique avant la livraison.
    • Des paliers à roulement fermés sont employés pour le réglage automatique du centre de gravité, le verrouillage automatique et la résistance à la poussée. Le pré-remplissage de l'huile de graissage garantit une maintenance inutile dans des conditions de fonctionnement normales.
    • Le filtre est un modèle à plaques qui peut être nettoyé et réutilisé.
