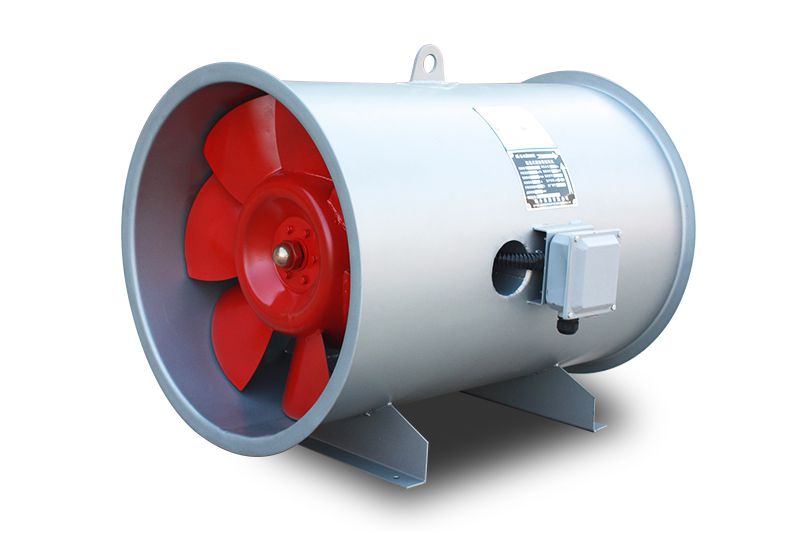

Ventilateur industriel tubulaire / Ventilateur axial tubulaire / Ventilateur hélicoïde tubulaire
Les ventilateurs tubulaires industriels sont généralement appliqués pour transporter des gaz ininflammables, non explosifs et non corrosifs avec un niveau de poussière minimal dans des environnements où la température est inférieure à 60℃.
Les ventilateurs hélicoïdes tubulaires sont très répandus dans les usines, les magasins, les lieux de travail, les entrepôts, les bâtiments civils et d'autres lieux. Ces ventilateurs industriels peuvent également être montés en série s'ils sont placés dans un long conduit d'air, de façon à augmenter la pression de l'air à l'intérieur du conduit.
Spécifications
| Modèle | Diamètre de la turbine (mm) | Vitesse périphérique de la turbine (m/s) | Vitesse de rotation de la turbine (tr/min) | Angle de l'aube (dégrée) | Débit d'air (m3/h) | Pression totale (mmH2O) | Rendement | Puissance requise (kW) | Puissance de service (kW) | Puissance du moteur (kW) | Poids (kg) |
2.8 | 280 | 42.5 | 2900 | 20 25 30 35 | 2167 2685 2921 3202 | 17.2 17.7 19.0 23.7 | 0.88 0.895 0.88 0.86 | 0.115 0.145 0.175 0.240 | 0.133 0.166 0.197 0.276 | 0.180 0.180 0.250 0.370 | 12 12 14 15 |
| 21.5 | 1450 | 20 25 30 35 | 1086 1364 1464 1605 | 4.4 4.5 4.9 6.1 | 0.88 0.895 0.88 0.86 | 0.015 0.018 0.022 0.031 | 0.017 0.021 0.026 0.036 | 0.025 0.025 0.040 0.040 | 12 12 12 12 | ||
3.15 | 315 | 47.5 | 2900 | 20 25 30 35 | 3074 3810 4414 4545 | 21.8 22.4 24.2 30.0 | 0.88 0.895 0.88 0.86 | 0.207 0.259 0.309 0.430 | 0.238 0.298 0.355 0.495 | 0.250 0.370 0.370 0.550 | 15 15 15 18 |
| 23.9 | 1450 | 20 25 30 35 | 1537 1905 2072 2273 | 5.4 5.6 6.0 7.5 | 0.88 0.895 0.88 0.86 | 0.026 0.038 0.039 0.053 | 0.030 0.037 0.045 0.061 | 0.040 0.040 0.060 0.090 | 12 12 12 13 | ||
3.55 | 355 | 53.9 | 2900 | 20 25 30 35 | 4426 5484 5965 6542 | 27.7 28.4 30.6 38.0 | 0.88 0.895 0.88 0.86 | 0.379 0.473 0.564 0.787 | 0.436 0.544 0.640 0.905 | 0.55 0.75 0.75 1.1 | 20 22 22 23 |
| 27.0 | 1450 | 20 25 30 35 | 2208 2737 2977 3265 | 6.9 7.1 7.6 9.5 | 0.88 0.895 0.88 0.86 | 0.047 0.059 0.070 0.098 | 0.054 0.068 0.081 0.113 | 0.060 0.090 0.120 0.120 | 15 15 18 18 | ||
4 | 400 | 60.7 | 2900 | 20 25 30 35 | 6316 7826 8513 9336 | 35.2 36.1 38.8 48.3 | 0.88 0.895 0.88 0.86 | 0.688 0.895 1.021 1.427 | 0.791 0.988 1.175 1.641 | 1.1 1.1 1.1 1.5 | 25 25 25 36 |
| 30.4 | 1450 | 20 25 30 35 | 3163 3920 4263 4678 | 8.8 9.0 9.7 12.1 | 0.88 0.895 0.88 0.86 | 0.086 0.107 0.128 0.179 | 0.099 0.123 0.147 0.206 | 0.120 0.120 0.180 0.250 | 18 18 19 20 | ||
4.5 | 450 | 34.2 | 1450 | 20 25 30 35 | 4504 5881 6070 6658 | 11.2 11.5 12.3 15.3 | 0.88 0.895 0.88 0.86 | 0.156 0.159 0.231 0.322 | 0.179 0.224 0.266 0.370 | 0.180 0.370 0.370 0.550 | 22 24 24 25 |
5 | 500 | 38.0 | 1450 | 20 25 30 35 | 6178 7655 8832 9133 | 13.8 14.1 15.2 18.9 | 0.88 0.895 0.88 0.86 | 0.264 0.328 0.392 0.546 | 0.303 0.370 0.450 0.628 | 0.370 0.370 0.550 0.750 | 27 27 29 32 |
| 25.1 | 960 | 20 25 30 35 | 4129 5117 5566 6104 | 6.0 6.2 6.6 8.3 | 0.88 0.895 0.88 0.86 | 0.079 0.096 0.114 0.160 | 0.088 0.111 0.131 0.184 | 0.370 0.370 0.370 0.370 | 30 30 30 30 |
| Modèle | Diamètre de la turbine (mm) | Vitesse périphérique de la turbine (m/s) | Vitesse de rotation de la turbine (tr/min) | Angle de l'aube (dégrée) | Débit d'air (m3/h) | Pression totale (mmH2O) | Rendement | Puissance requise (kW) | Puissance de service (kW) | Puissance du moteur (kW) | Poids (kg) |
5.6 | 560 | 42.5 | 1450 | 20 25 30 35 | 8667 10739 11682 12812 | 17.2 17.7 19.0 23.7 | 0.88 0.895 0.88 0.86 | 0.461 0.578 0.678 0.961 | 0.530 0.665 0.710 1.1 | 0.550 0.750 1.1 1.5 | 35 38 47 49 |
| 28.1 | 960 | 20 25 30 35 | 5730 7101 7724 8471 | 7.5 7.7 8.3 10.3 | 0.88 0.895 0.88 0.86 | 0.133 0.166 0.198 0.276 | 0.153 0.191 0.228 0.318 | 0.370 0.370 0.370 0.370 | 36 36 36 36 | ||
6.3 | 630 | 47.8 | 1450 | 20 25 30 35 | 12345 15297 16639 18250 | 21.8 22.4 24.1 30.0 | 0.88 0.895 0.88 0.86 | 0.833 1.043 1.241 1.734 | 0.958 1.199 1.428 1.994 | 1.1 1.5 1.5 2.2 | 53 58 58 65 |
| 31.7 | 960 | 20 25 30 35 | 8173 10128 11016 12082 | 9.6 9.8 10.6 13.1 | 0.88 0.895 0.88 0.86 | 0.243 0.362 0.361 0.501 | 0.429 0.347 0.415 0.576 | 0.370 0.550 0.750 0.750 | 46 47 50 50 | ||
7.1 | 710 | 53.9 | 1450 | 20 25 30 35 | 17670 21895 23815 26120 | 27.7 28.4 30.6 38.0 | 0.88 0.895 0.88 0.86 | 1.515 1.892 2.255 3.143 | 1.742 2.176 2.593 3.614 | 2.2 2.2 3.0 4.0 | 74 74 78 83 |
| 36.7 | 960 | 20 25 30 35 | 11700 14498 15769 17296 | 12.2 12.5 13.4 16.7 | 0.88 0.895 0.88 0.86 | 0.442 0.551 0.654 0.915 | 0.508 0.633 0.752 1.052 | 0.750 0.750 0.750 1.1 | 63 63 63 65 | ||
8 | 800 | 60.7 | 1450 | 20 25 30 35 | 25280 31325 34073 37070 | 35.2 36.1 38.8 48.3 | 0.88 0.895 0.88 0.86 | 2.754 3.441 4.091 5.716 | 3.167 3.957 4.705 6.052 | 4.0 4.0 5.5 7.5 | 92 92 117 130 |
| 40.2 | 960 | 20 25 30 35 | 16733 20755 22559 24739 | 15.4 15.8 17.0 21.2 | 0.88 0.895 0.88 0.86 | 0.798 0.999 1.187 1.661 | 0.918 1.149 1.365 1.910 | 1.1 1.5 1.5 2.2 | 74 82 82 94 | ||
9 | 900 | 45.2 | 960 | 20 25 30 35 | 23830 29529 32119 35227 | 19.5 20.0 21.5 26.8 | 0.88 0.895 0.88 0.86 | 1.428 1.797 2.137 2.990 | 1.54 2.06 2.458 3.439 | 2.2 3.0 3.0 4.0 | 104 122 122 132 |
10 | 1000 | 50.3 | 960 | 20 25 30 35 | 32691 40509 44062 48326 | 24.1 24.7 26.6 33.1 | 0.88 0.895 0.88 0.86 | 2.438 3.004 3.627 5.065 | 2.804 3.501 4.171 5.825 | 3.0 4.0 5.5 7.5 | 158 168 172 216 |
11.2 | 1120 | 56.3 | 960 | 20 25 30 35 | 45927 56909 61091 67892 | 30.0 31.0 34.4 41.5 | 0.88 0.895 0.88 0.86 | 4.307 5.368 6.571 8.922 | 4.953 6.173 7.550 10.26 | 5.5 7.5 7.5 11.0 | 213 250 250 275 |
