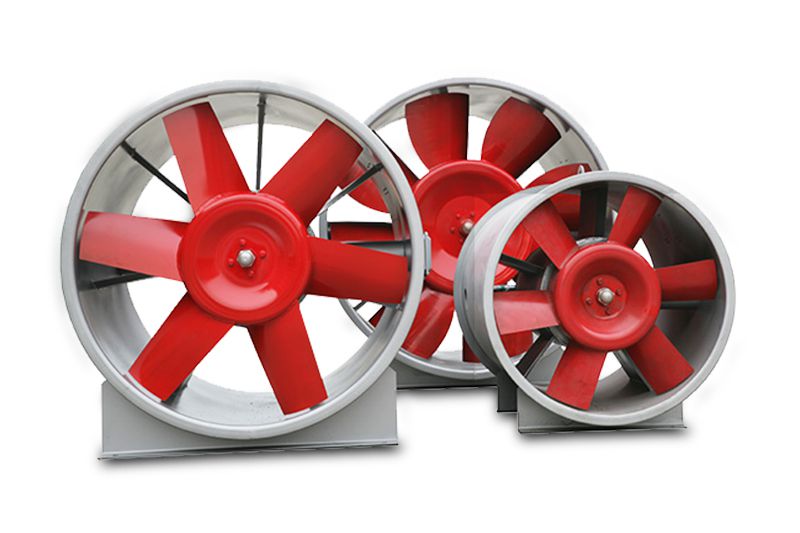

Ventilateur axial industriel

Les ventilateurs axiaux industriels sont généralement destinés aux systèmes d'extraction muraux pour les entreprises industrielles et minières, les installations commerciales, les espaces publics, l'alimentation en air des stations, l'alimentation en air des conduits, la ventilation des toitures, etc. Le ventilateur axial industriel est employé dans les systèmes de ventilation et de refroidissement de l'air dans les industries métallurgiques et chimiques, les industries légères, les industries alimentaires, les industries de la médecine et de la santé, les industries textiles, etc. Suivant les exigences des clients, nous pouvons proposer de nombreuses méthodes d'installation, y compris le type rotatif à pattes de support, le type à montage mural, le type tubulaire et le type stationnaire.

Formulaire de demande

Spécifications

Ventilateur axial mural DZ-11

Ce ventilateur axial est approprié pour la ventilation des salles à manger, des restaurants et de divers bâtiments industriels. Il se monte facilement sur les parois.

Modèle	Capacité de soufflage m³/h	Pression totale Pa	Vitesse de rotation r/min	Puissance du moteur kW	Bruit dB(A)	Poids kg
2.2C	400	29	1450	0.025	54	8
3C	1600	39	1450	0.06	63.5	10
4B	4000	98	960	0.25	64.5	20
5A	6000	79	720	0.25	64	28
5B	7000	128	960	0.37	70	28
6A	9500	88	720	0.55	69	44
7A	15000	118	720	1.1	72	70
8A	22000	157	720	1.5	77	87

Ventilateur axial de type station DZ-12

Ce ventilateur est destiné à la ventilation de divers sites et postes de travail.

Modèle	Capacité de soufflage m³/h	Pression totale Pa	Vitesse de rotation r/min	Puissance du moteur kW	Bruit dB(A)	Poids kg
3C	1600	39	1450	0.06	61.5	19
4B	4000	98	960	0.25	64.5	29
5A	6000	79	720	0.25	64	48
5B	7000	128	960	0.37	69	48
6A	9500	88	720	0.55	69	60
6B	14000	177	960	1.1	77	70
7A	14500	137	720	1.1	71	86
7B	22000	196	960	2.2	78	94

Ventilateur axial tubulaire DZ-13

Ce ventilateur est conçu pour les bâtiments civils de pointe, ainsi que pour les entreprises industrielles et minières.

Modèle	Capacité de soufflage m³/h	Pression totale Pa	Vitesse de rotation r/min	Puissance du moteur kW	Bruit dB(A)	Poids kg
2.5D	2000	150	2800	0.37	65	13
3C	1600	25	1450	0.06	61.5	11
3.2D	3000	160	2800	0.37	68	15
4C	5000	80	1450	0.55	69	22
5B	5500	80	960	0.37	70	36
5C	7000	90	1450	0.75	75	30
6B	10000	100	960	1.1	77.5	46
6C	15000	90	1450	2.2	80.5	61
7A	14000	70	720	1.1	69	70
7B	18000	120	960	2.2	78	78
7C	20000	150	1450	3	81.5	71
8A	20000	70	720	1.5	76.5	89
8B	25000	90	960	2.2	80.5	90
8C	28000	100	1450	4	81.5	88
10A	38000	65	720	3	81	158
10B	48500	116	960	5.5	85	163

Dimension du ventilateur axial industriel DZ

Type rotatif à pattes de support

Modèle	D	D3	L	H
3	306	356	280	630
4	406	466	350	630
5	508	568	350	630
6	608	678	530	915
7	708	778	530	915
8	808	888	560	915
9	908	988	560	1000
10	1010	1100	580	1000

Type stationnaire

Modèle	D	D3	A	L1	L	H
3	306	356	200	180	260	190
4	406	466	260	200	320	245
5	508	568	260	300	330	295
6	608	678	350	400	420	350
7	708	778	380	500	500	410
8	808	888	400	500	520	465
9	908	988	400	600	520	515
10	1010	1100	420	600	600	570

Type montage mural

Modèle	D	D3	L
2.2	226	276	260
2.5	256	306	260
3	306	356	260
3.2	321	371	260
4	406	466	320
5	508	568	330
6	608	678	420
7	708	778	500
8	808	888	520
10	1010	1100	600

Type tubulaire

Modèle	D	D3	L
2.2	226	276	260
2.5	256	306	260
3	306	356	260
3.2	321	371	260
4	406	466	320
5	508	568	330
6	608	678	420
7	708	778	500
8	808	888	520
10	1010	1100	600

Caractéristiques

Les ventilateurs axiaux industriels DZ présentent une faible vitesse de rotation, des coefficients de pression élevés, ainsi que des aubes larges et une grande longueur de corde.
Les ventilateurs hélicoïdes sont particulièrement performants et peu bruyants.
Ils respectent parfaitement plusieurs exigences en matière de capacité de soufflage et de pression d'air dans des environnements où la vitesse de rotation est relativement faible.
